微型低功耗采样泵在便携式气体检测仪的应用

案例背景介绍

在工业生产、矿山作业、石油化工、消防救援等领域，有毒有害气体和可燃气体的泄漏事故时有发生。这些气体泄漏不仅会造成严重的环境污染，更会对现场作业人员的生命安全构成极大威胁。在应急事故现场或密闭空间作业时，快速、准确地检测有毒有害或可燃气体的浓度，是保障人员安全、制定科学救援方案的关键。

便携式气体检测仪作为能够快速响应、现场实时检测气体浓度的专业仪器，被广泛应用于这些危险作业环境中。与固定式气体监测系统相比，便携式检测仪具有灵活机动、响应迅速、无需安装等显著优势，特别适用于应急事故处置、有限空间作业巡检、设备检漏等场景。

在应急事故现场，气体成分复杂，可能同时存在多种有毒有害气体，要求检测仪能够快速识别并准确测量各气体浓度；在地下管道、污水井、储罐等密闭空间作业前，必须对空间内的氧气、可燃气体和有毒气体进行全面检测，确保作业人员安全进入；在石油化工装置检漏过程中，需要对微量泄漏进行精准定位，快速响应是及时发现和处理泄漏的关键。

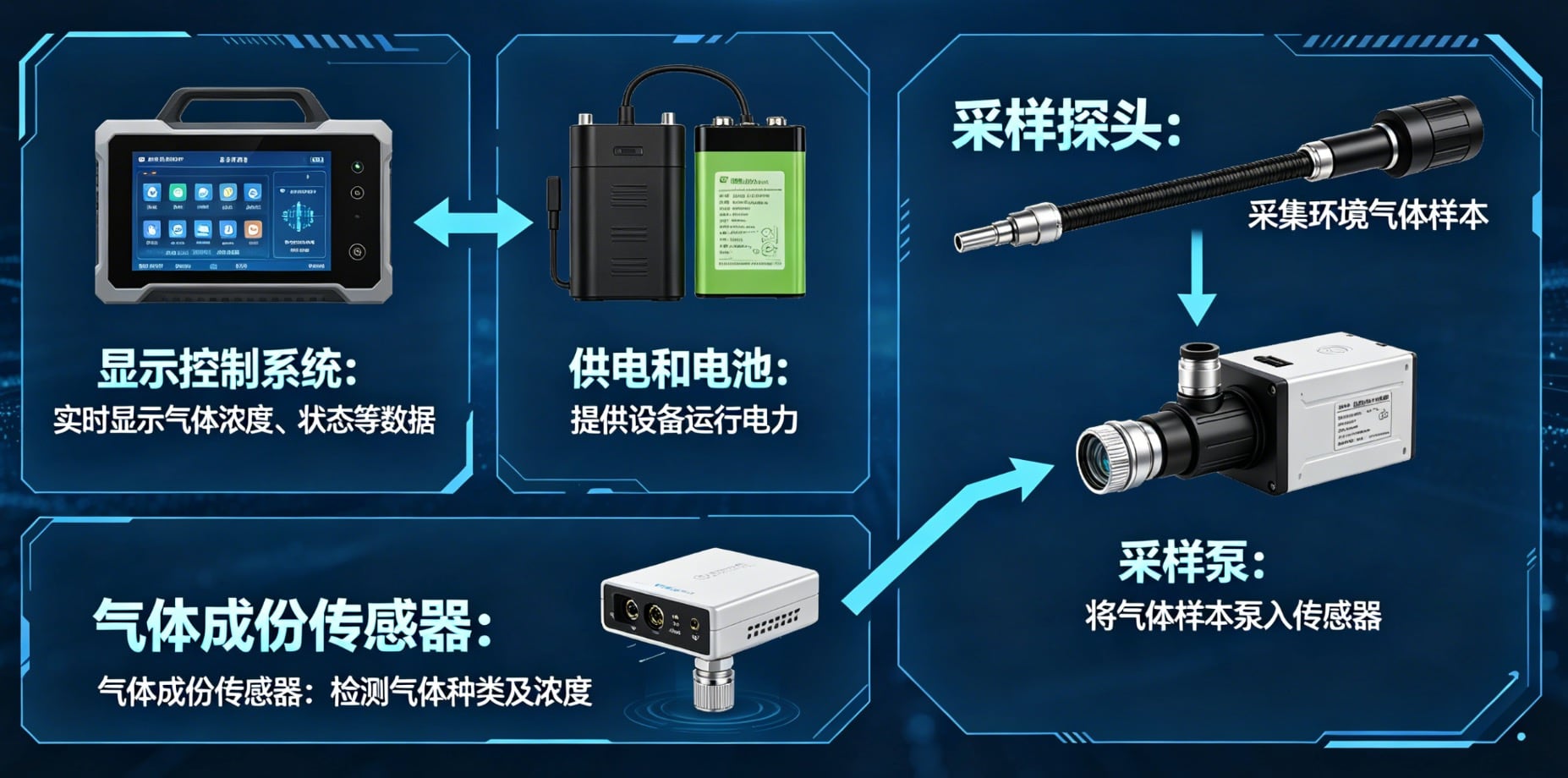

现代便携式气体检测仪通常采用泵吸式采样方式，通过内置微型真空泵主动抽取环境气体，使气体样本快速通过检测传感器进行实时分析。这种采样方式相比扩散式采样具有响应速度快、适用于远距离采样环境、检测结果更准确等优点，已成为专业气体检测仪的主流技术路线。

该应用对微型泵的挑战

便携式气体检测仪气体采样系统对微型真空泵提出了严格的技术要求：

• 快速响应能力：应急事故现场争分夺秒，微型泵需要在最短时间内建立起稳定气流，将气体样本快速输送至检测传感器，确保检测仪能够快速响应

• 稳定的气流输出：气体检测的准确性依赖于稳定的采样流量，微型泵需要提供平稳、可控的气流输出，避免气流波动影响检测精度

• 足够的采样流量：为满足快速检测需求，微型泵需要提供足够的采样流量，通常要求达到1-6L/min，以满足不同气体检测的采样需求

• 紧凑体积设计：便携式检测仪需要便于携带和操作，微型泵的体积必须小巧紧凑，便于整机集成

• 电池供电兼容性：便携式检测仪通常采用电池供电，微型泵需要具备低功耗特性，支持长时间电池供电运行

• 高可靠性：应急作业环境复杂多变，微型泵需要具备高可靠性，能够在各种恶劣环境下稳定工作

• 低噪音运行：在安静环境中作业时，微型泵运行噪音需要控制在合理范围内，避免对现场人员造成干扰

• 长寿命设计：便携式检测仪使用频率高，微型泵需要具备长寿命特性，减少维护成本和停机时间

• 抗腐蚀能力：采样气体可能含有腐蚀性成分，微型泵需要对醇、酸、碱等气体具有一定的耐受性

• 本安防爆认证：在可燃气体和危险区域作业时，设备必须满足本安防爆要求，确保在危险环境中安全使用

便携设备供电与电池要求

便携式气体检测仪的核心设计约束之一是供电系统的限制。与固定式设备不同，便携式检测仪依赖电池供电，这意味着内置的微型真空泵必须具备优异的低功耗特性，以支持设备长时间连续运行。

• 电池续航能力：在应急事故处置和密闭空间作业现场，检测仪可能需要连续工作8小时甚至更长时间。微型泵的功耗直接影响电池续航时间，低功耗产品能够显著延长设备单次充电后的使用时间，减少频繁充电带来的不便

• 电池体积与重量：便携式设备追求轻量化设计，电池容量和体积需要平衡。微型泵的低功耗特性使得可以使用更小容量、更轻量的电池，从而降低整机重量，便于作业人员长时间携带和操作

• 供电系统兼容性：便携式检测仪可能采用锂电池、镍氢电池或碱性电池等多种供电方式，微型泵需要具备宽电压输入范围，兼容不同类型电池的电压输出特性

• 发热控制：便携式设备密闭性较好，泵运行产生的热量不易散发。低功耗泵产生热量少，有利于控制设备整体温升，避免因过热导致性能下降或安全隐患

• 能效比：在电池能量一定的情况下，微型泵的能效比直接决定了设备的有效工作时间。海霖科技D15M和D09系列产品采用高效电机和优化设计，能效比优异，能够在低功耗状态下提供稳定的流量输出

海霖科技D15M和D09系列产品的低功耗特性完美契合便携式气体检测仪的供电要求。空心杯电机的高效运行、PWM调速的精确控制、以及优化的气路设计，使得这两款产品能够在保证采样性能的同时，最大限度降低能耗，延长设备续航时间，为便携式检测仪提供可靠的流体传输解决方案。

海霖科技相关产品介绍

海霖科技为便携式气体检测仪气体采样系统提供D15M和D09两款针对性产品解决方案，分别适用于不同体积和性能需求的检测设备。

D15M系列——紧凑型检测仪应用（可过本安防爆认证）

D15M-DIW是海霖科技为紧凑型便携设备设计的满足本安防爆要求的微型隔膜气泵，体积小巧、性能稳定，是便携式气体检测仪的理想选择。

• 本安防爆认证：D15M-DIW型号设计规格满足本安防爆认证要求（Ex ia IIC T4 Ga），可提供全套资料帮助客户顺利完成本安认证，从而能够安全可靠合规在可燃气体和危险区域安全使用，是该产品的核心竞争优势

• 紧凑体积设计：采用微型化设计理念，体积小巧便于集成到各类便携式气体检测仪中，不占用过多设备空间

• 稳定流量输出：峰值流量2.2L/min，平均流量1.1L/min，提供稳定可靠的气体采样能力

• 适中真空度：真空度可达26kPa，能够满足常规气体采样的抽气需求

• 输出压力充足：最大输出压力28kPa，能够克服采样管路阻力，确保气体样本有效输送

• 超长使用寿命：满载寿命可达8000小时，空载寿命8000小时，电机寿命10000小时，支持检测仪长时间连续稳定运行

• 极低功耗设计：额定功率仅0.6W，2V低电压时空载功率仅0.15W，有效延长设备续航时间

• 本安电机参数：电机电感约115μH，满足本安防爆要求，可提供全套防爆资料供客户认证

• 空心杯电机：采用空心杯电机，运行平稳、噪音低、电磁干扰小

• 宽电压范围：支持多种电压输入，兼容各类电池供电系统

• PWM调速功能：支持PWM信号调速，可根据不同检测需求精确控制采样流量

• EA材质耐腐蚀：对醇、酸、碱、臭氧等有较好的耐受性，适应各种采样环境

• 低噪音低震动：运行噪音低、震动小，不影响检测仪的正常使用

D09系列——可靠采样检测仪应用

D09系列是海霖科技高性能微型隔膜气泵，具有流量稳定、真空度高、压力强等特点，适用于需要可靠采样的气体检测设备。

• 稳定流量输出：峰值流量1.0L/min，平均流量1.0L/min，提供稳定可靠的气体采样能力

• 高真空度：真空度可达40kPa，提供可靠的抽气能力，适用于多种采样环境

• 高输出压力：最大输出压力可达70kPa，能够克服采样管路阻力

• 超长使用寿命：部分型号满载寿命可达7000小时，支持设备长时间稳定运行

• 多种控制方式：支持PWM调速、高低电平控制启停、FG信号反馈等多种控制方式

• 空心杯无刷电机：部分型号采用空心杯无刷电机，运行平稳、效率高、寿命长

• 宽电压范围：支持3-6V或12V宽电压输入，兼容各类电池供电系统

• 低功耗设计：功耗低于1W，低电压使用时功耗可低于0.4W，有效延长设备续航时间

• 极紧凑尺寸：部分型号仅五号电池大小，便于集成到紧凑型设备中

• EA材质耐腐蚀：对醇、酸、碱、臭氧等有较好的耐受性，适应各种采样环境

• 低成本：工业级超微型产品，入门价格仅在1xx百元级别，具有极高的性价比

在便携式气体检测仪应用案例中，D15M-DIW产品凭借其本安级别电气规格和极低功耗特性，特别适用于在可燃气体和危险区域使用的专业检测仪，是安全保障的关键组件；D09系列产品则凭借其稳定可靠的采样性能，适用于各类工业安全和环境监测应用。

特别是在应急事故处置、密闭空间作业、管道检漏等关键应用场景中，D15M和D09系列产品的高可靠性和快速响应能力为气体检测仪提供了稳定可靠的气体采样保障。其本安防爆认证（D15M-DIW）、长寿命特性和低功耗设计有效降低了检测仪的维护成本，延长了设备续航时间，为作业人员的生命安全提供了坚实的技术保障。

海霖科技凭借多年在安全监测、工业检测及分析仪器领域的流体应用经验，持续为客户提供精准可靠的解决方案和高质量产品，并提供全面的质量保证，期待为您带来更优质的服务！
