氧分析仪中高气密性进样隔膜泵解决方案

案例背景介绍

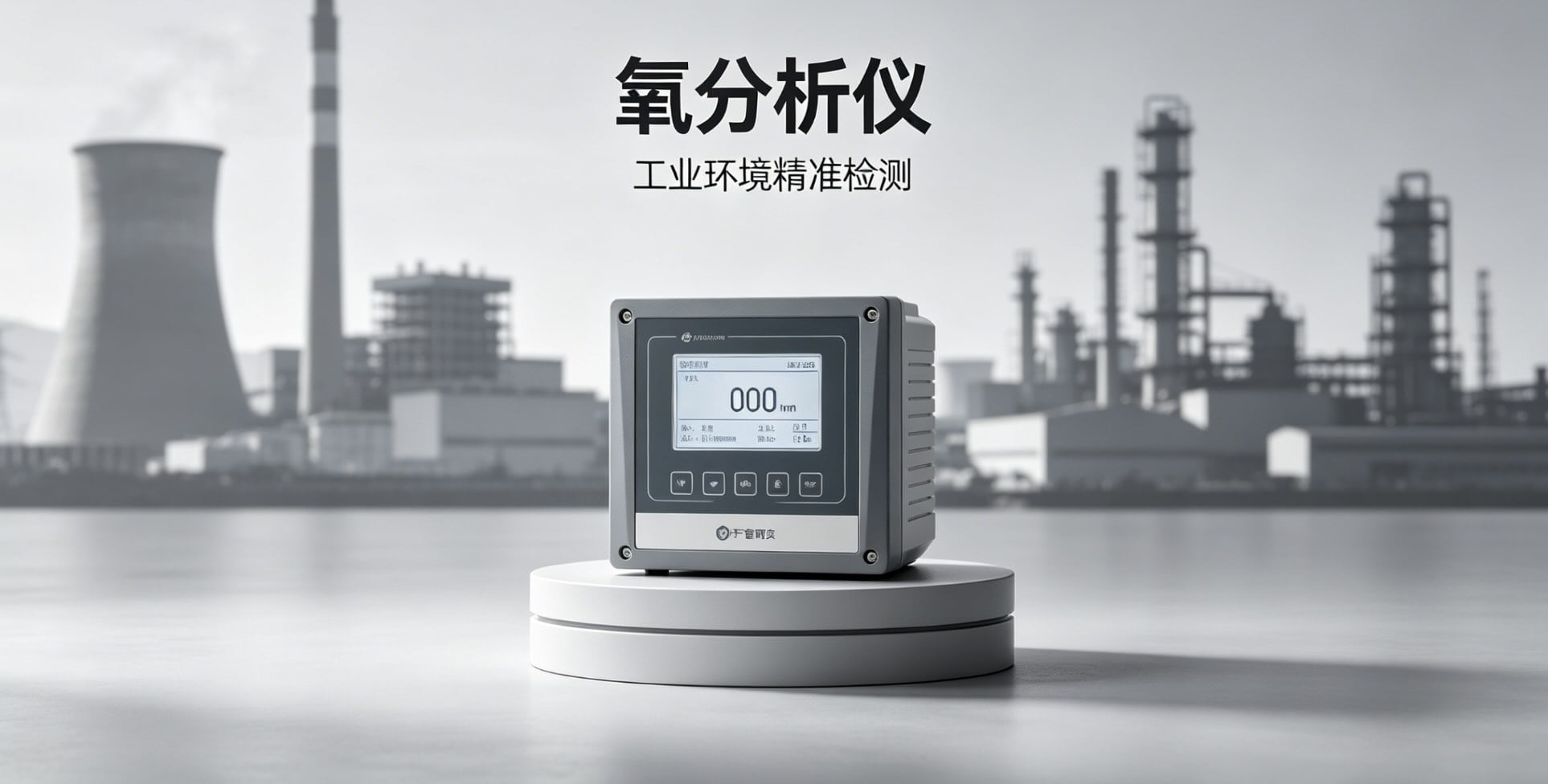

氧分析仪是一种用于测量气体中氧气浓度或含量的专业分析仪器，广泛应用于工业生产、环境监测、医疗健康、科研实验等领域。根据检测范围和应用场景的不同，氧分析仪可分为高氧分析仪和微量氧分析仪两大类别。

高氧分析仪用于测量较高浓度的氧气含量，检测范围通常在0%至100%氧气浓度。主要应用领域包括：

• 医疗健康领域：医用制氧机氧气纯度检测、供氧系统氧气浓度监测、高压氧舱氧气含量控制、呼吸机氧浓度校准等，确保医疗用氧的安全性和有效性

• 工业制氧领域：制氧设备产出氧气纯度检测、氧气储罐浓度监测、工业富氧燃烧系统氧气含量控制、空分设备产品质量检验

• 航空航天领域：飞机机舱氧气浓度监测、航天器舱内氧气环境检测、航空供氧系统氧气含量校验，保障人员生命安全

• 潜水与高原作业：潜水呼吸气体氧气浓度检测、高原作业供氧设备氧气含量监测，防止氧气过量或不足造成的危险

微量氧分析仪用于测量极低浓度的氧气含量，检测范围通常在ppm（百万分之一）甚至ppb（十亿分之一）级别。主要应用领域包括：

• 半导体制造领域：半导体芯片生产需要在惰性气体环境（如氮气、氩气）中进行，氧气会导致晶圆氧化、影响器件性能和良率。微量氧分析仪用于监测生产环境中氧气浓度，确保控制在ppm级别以下

• 化工生产领域：某些化学反应需要在无氧或极低氧环境中进行，氧气可能导致氧化反应、影响产品质量、引发安全事故。微量氧分析仪用于监测反应釜、储罐等设备中的氧气浓度

• 金属冶炼领域：金属热处理、退火、淬火等工艺需要在惰性气氛中进行，氧气会导致金属表面氧化、影响材料性能。微量氧分析仪用于监测保护气体中的氧气浓度

• 电子元器件生产：电子元器件焊接、封装、老化测试等工艺需要在无氧环境中进行，氧气会影响焊接质量和元器件可靠性

• 食品包装领域：食品真空包装或充氮包装需要控制包装内氧气浓度，氧气会导致食品氧化变质、缩短保质期。微量氧分析仪用于检测包装内氧气残留量

氧分析仪的工作原理：

氧分析仪通常采用电化学传感器、光学检测法或顺磁检测法等方法测定氧气浓度。泵吸式氧分析仪通过内置微型真空泵主动抽取待测气体，使气体强制通过采样管路进入检测腔进行实时分析。与扩散式检测仪相比，泵吸式检测仪具有响应速度快、可实现远距离采样、适用于密闭空间检测等显著优势。微型隔膜泵作为气体采样的动力核心，其性能直接影响检测结果的准确性和仪器的运行可靠性。

该应用对微型泵的挑战

氧分析仪气体采样系统对微型隔膜泵提出了多方面的技术挑战，其中分析级高气密性是最关键的技术指标：

• 分析级高气密性要求（最关键指标）：这是氧分析仪（特别是微量氧分析仪）对微型泵的核心技术要求。空气中氧气浓度约为21%（210000ppm），而微量氧分析仪检测的目标是ppm甚至ppb级别的氧气浓度。如果采样管路或泵体存在微量泄漏，外部空气混入采样气体，即使极微量的泄漏都会导致检测结果严重偏高。例如，检测目标为1ppm氧气浓度，若因泄漏引入0.00001%的空气（相当于空气混入量仅为采样气体的十万分之一），就会引入约2.1ppm的氧气，使检测结果从1ppm变为约3.1ppm，误差超过200%。对于ppb级检测，空气泄漏的影响更为致命。因此，分析级高气密性是微量氧分析仪气体采样泵必须具备的首要特性

• 流量稳定性要求：氧分析仪检测过程中需要保持稳定的气体采样流量，流量波动会影响氧气在检测腔中的停留时间和检测信号稳定性，进而影响测量结果的准确性和重复性。微型泵需要具备稳定的流量输出特性，流量脉动小

• 流量精确控制：不同检测方法和检测场景可能需要不同的采样流量参数，高氧分析仪和微量氧分析仪的流量需求可能不同。微型泵需要支持流量调节功能，能够精确控制采样流量以匹配检测需求

• 足够真空度能力：泵吸式氧分析仪需要将待测气体从采样点抽取至检测单元，采样管路可能存在一定阻力，特别是远距离采样或密闭空间采样场景。微型泵需要具备足够的真空度能力（通常需要30kPa以上），以克服管路阻力并稳定抽取气体

• 长寿命可靠性：工业氧分析仪通常需要长期连续运行，每天可能工作数小时甚至全天候监测。微型泵需要具备长寿命特性，能够支持仪器长时间稳定运行，降低维护频率和更换成本

• 紧凑尺寸要求：便携式氧分析仪对设备整体体积有严格限制，需要集成检测单元、显示屏、电池等多个部件。微型泵需要体积紧凑，便于仪器设计和集成

• 低噪音要求：氧分析仪常用于实验室或工业现场环境，微型泵的噪音会影响工作环境和用户体验。低噪音设计是分析仪器的基本要求

• 耐介质能力：氧分析仪采样的气体可能包含多种成分（如氮气、氩气、二氧化碳等），微型泵需要适应不同气体介质环境，不影响泵的使用寿命

高气密性在微量氧分析仪中的关键影响分析：

对于微量氧分析仪而言，高气密性是决定检测结果准确性的核心指标。以典型应用场景为例：

• 假设检测目标氧气浓度为1ppm（百万分之一，0.0001%）

• 空气中氧气浓度约为21%（210000ppm，即21万ppm）

• 若采样系统存在泄漏，混入的空气即使仅为采样气体总量的0.0005%（万分之五），也会引入约1050ppm的氧气

• 检测结果将从真实的1ppm变为约1051ppm，误差高达1000倍以上

由此可见，分析级高气密性对于微量氧分析仪的重要性远超其他应用领域。传统微型泵的气密性指标往往无法满足微量氧分析仪的严苛要求，需要采用专门设计的分析级高气密性微型泵产品。高气密性泵能够确保采样过程中无外部空气通过泵体或接口泄漏进入采样管路，保障检测结果真实反映待测气体的氧气浓度。

海霖科技相关产品介绍

海霖科技D37TS和D50TS系列高气密性微型隔膜泵凭借分析级气密性设计，成为氧分析仪气体采样系统的理想选择。这两款产品是海霖科技专为气体分析仪器应用开发的高气密性微型气泵系列，完美匹配高氧分析仪和微量氧分析仪对微型泵气密性的严苛要求。

D37TS分析级高气密性微型气泵产品特性：

• 分析级高气密性（核心优势）：采用优化的密封结构和精密加工工艺，气密性指标达到分析仪器专用级别。可有效防止外部空气通过泵体或接口泄漏进入采样管路，确保微量氧分析仪检测结果不受空气混入影响，保障检测准确性和真实性

• 稳定流量输出：流量输出稳定，脉动小，确保气体采样过程中流量恒定，保障检测信号的稳定性和测量结果的重复性

• 适中流量参数：流量参数适配氧分析仪常规采样需求，既能保证检测响应速度，又不会因流量过大影响检测精度或造成样品浪费

• 足够真空能力：真空度满足氧分析仪采样需求，能够克服采样管路阻力稳定抽取待测气体，适用于常规采样场景

• 紧凑尺寸设计：体积小巧便于集成到便携式氧分析仪中，不占用过多仪器内部空间

• 长寿命可靠性：采用高品质无刷电机设计，寿命长、免维护，支持氧分析仪长时间稳定运行

• 低噪音低震动：优化的降噪设计，运行噪音低、震动小，适合实验室和工业现场使用

• PWM调速功能：支持PWM信号调速，可根据不同检测场景精确调节采样流量参数，灵活适配需求

D50TS分析级高气密性微型气泵产品特性：

• 分析级高气密性（核心优势）：采用分析级密封设计，气密性指标达到气体分析仪器专用级别。对于微量氧分析仪ppm甚至ppb级别的检测需求，D50TS的高气密性确保采样过程中无外部空气混入，检测结果真实反映待测气体氧气浓度，避免因空气泄漏导致的检测值偏高问题

• 大流量输出能力：流量参数高于D37TS，适用于需要更快采样响应速度的氧分析仪应用，缩短检测响应时间，提高检测效率

• 高真空性能：真空度更高，能够有效抽取密闭空间或长距离采样管路中的待测气体，适用于复杂采样场景和远距离采样需求

• 流量稳定可靠：流量输出稳定，脉动小，保障检测信号稳定性和测量结果重复性

• 精确流量控制：支持PWM调速和电压调速，可根据高氧分析仪或微量氧分析仪的检测需求精确调节流量参数

• 工业级长寿命：采用高品质无刷电机，满载寿命和空载寿命长，支持工业氧分析仪长期连续运行

• 紧凑便携设计：体积紧凑重量轻，便于便携式氧分析仪的设计和集成

• 低噪音设计：运行噪音低，不影响实验室和工业现场的检测工作

在氧分析仪气体采样应用中，D37TS和D50TS产品的分析级高气密性是确保检测结果准确性的关键因素。对于微量氧分析仪ppm甚至ppb级别的检测需求，两款产品的高气密性设计有效防止了外部空气通过泵体泄漏进入采样管路，避免了因空气混入导致的检测值偏高问题，保障了检测结果的真实性和准确性。海霖科技发布的《高气密性技术白皮书》中对高气密性特种隔膜泵的设计和测试技术进行了详细的阐释。D37TS的适中流量和紧凑尺寸适合便携式微量氧分析仪应用，D50TS的大流量和高真空特性适用于高氧分析仪和复杂采样场景。两款产品的长寿命特性降低了氧分析仪的维护成本和泵更换频率，PWM调速功能支持灵活适配不同检测需求，为医疗健康、工业制氧、半导体制造、化工生产、金属冶炼等领域的氧气浓度检测提供了专业可靠的高气密性气体采样解决方案。
