无迟滞高线性的比例阀，为精密流量控制带来什么价值？

精密流量控制的本质，是让"输入信号"与"实际流量"之间建立一条可信的直线。迟滞与线性度，正是决定这条直线可信度的两把尺子。在行业中，广泛采用的是比例阀作为流量控制元件，它和流量传感器一起，构成了一个闭环流量控制系统。

一、让流量"听话"，为什么这么难？

分析仪器要稳定的载气流量，燃料电池要精确的氢氧配比，环境监测要可重复的采样流量——精密流量控制几乎渗透到每一台高端设备的"血管"里。可真正动手调过流量的人都知道一个朴素的事实：信号给出去了，流量未必听话。

给定同样的控制信号，流量时高时低；从小开度调到大开度、再调回来，同一个位置对应的流量却对不上；设定值和实际值之间，总有一段说不清道不明的偏差。工程师通常把它笼统地归结为"阀不好调"，而背后真正起作用的，是比例阀的两个核心指标：迟滞（Hysteresis）与线性度（Linearity）。

它们共同决定了一件事——流量控制的可预测性。而可预测性，正是精密流量控制的全部意义所在。

二、读懂迟滞和线性度这两个关键指标

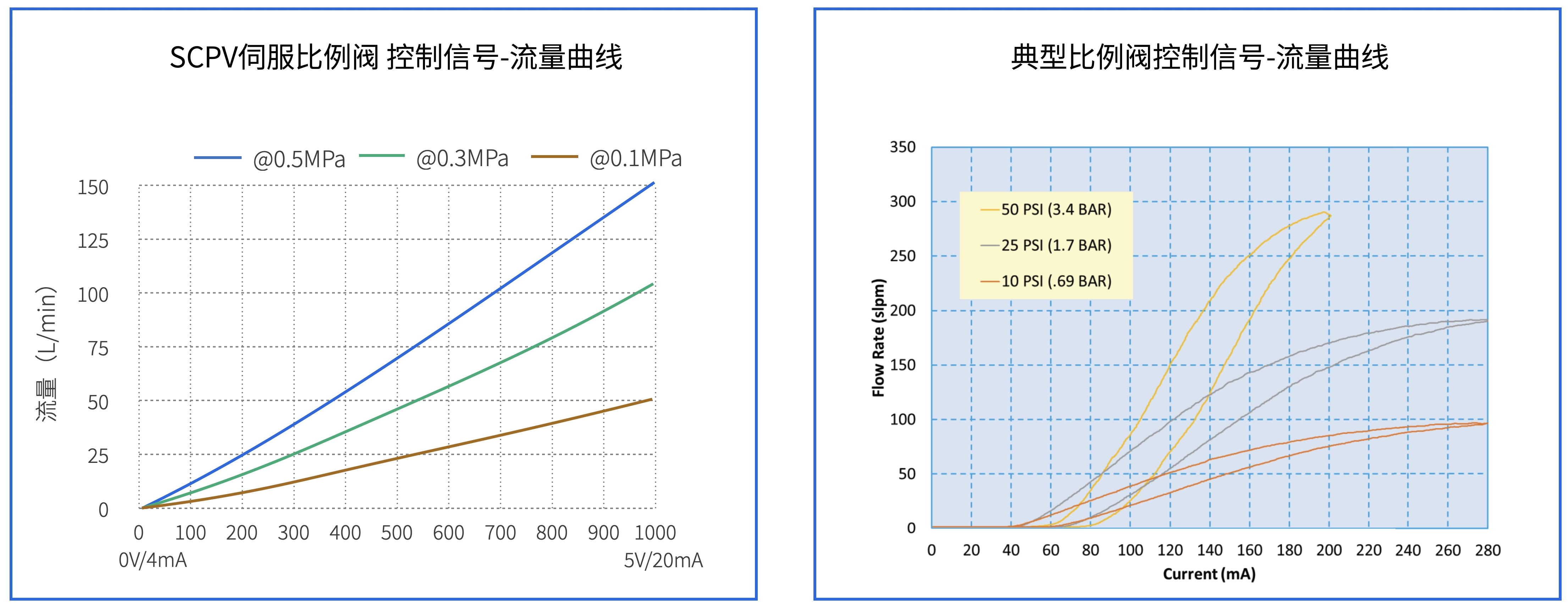

迟滞：升上来和降下去，走的不是同一条路

想象一扇门：从外面推和从里面拉，让它停在同一个角度，用的力气是不一样的。比例阀也是这个道理——阀芯从关到开、从小开度到大开度，和从大开度降回来，同一个控制信号所对应的实际流量并不重合，这两条曲线之间"张开的嘴"有多大，迟滞就有多大。

迟滞的来源很朴素：机械摩擦、磁滞效应、阀芯与阀体之间的静摩擦……这些都是物理世界里甩不掉的"惯性"。行业里的常见水平如何？以应用最广泛的电磁比例阀为例，迟滞通常在 5% F.S. 左右；即使性能较好的步进电机比例阀，迟滞也普遍在 2% F.S. 上下（如 Enfield 的 <2% F.S.）。

线性度：信号与流量之间，是不是一条直线

如果迟滞决定的是"正反两个方向是否一致"，线性度决定的则是"整条对应关系是否可信"。理想情况下，你给 50% 的信号，就应得到 50% 的流量；给 30% 就得 30%——信号与流量之间是一条笔直的直线。但实际阀芯的流量特性曲线总是弯的，尤其在零位和饱和区间偏离明显。这条曲线偏离理想直线的程度，就是线性度。

行业水平同样参差不齐：部分步进电机比例阀的线性度在 1%–11% F.S. 之间波动，有些型号甚至超过 ±10%。

一句话概括：迟滞和线性度差，本质就是"信号"和"流量"对不上号——你以为你给了 50%，实际得到的可能是 53%，而且下次给 50% 得到的又是另一个数。这样的阀，做粗调可以，做精密控制，就无从谈起了。

三、高迟滞、非线性的隐性成本

迟滞高、线性差的阀，用户付出的代价远不止"精度差"三个字，而是一连串实实在在的成本。

一是工艺不可复现。 迟滞直接侵蚀重复精度——同样的指令，每次执行的结果都不一样。对分析仪器而言，这意味着一份样品前后两次测出的数据对不上；对生产工艺而言，这意味着批次之间的质量参差不齐。数据不可比、工艺不可复现，是科研和高端制造最不能容忍的"隐性内耗"。

二是被迫堆料。 既然阀本身不可信，那就只能靠系统来"纠错"——外接流量/压力传感器，配 PID 控制器做闭环，把实际流量拉回设定值。传感器、控制器、线缆、编程，一整套反馈链路搭下来，成本和复杂度成倍上升。开环本来是最经济的控制方式，却因为阀不争气而用不上。

三是调参折腾。 即便上了闭环，高迟滞、强非线性的阀也极难驯服：参数稍大就震荡，稍小就迟钝，PID 三个参数反复试凑，调试周期动辄以周计。很多工程师都有过"为了一个阀把周末搭进去"的经历。

四是温漂放大误差。 电磁比例阀依靠线圈电流与弹簧力平衡来定位，线圈一发热，阀的特性就跟着变。开机半小时和开机五小时，同一个信号的流量可能就不一样——这让"校准"变成了永远追不上的目标。

其实这类痛点，在流量调节的链条里随处可见。比如微型泵的 PWM 调速，占空比与流量之间天然非线性，往往需要先建校准曲线；而调速泵低速时脉动凸显、调节下限通常只能到全载流量的一半左右。这些问题的根源是同一个——开环链条上，没有哪个环节敢保证"信号即流量"。

四、解法：闭环伺服，让"信号"真正等于"流量"

要同时驯服迟滞、非线性和温漂，思路其实早已明确：给阀芯装上"眼睛"，让它知道自己在哪，实时修正到该在的位置。

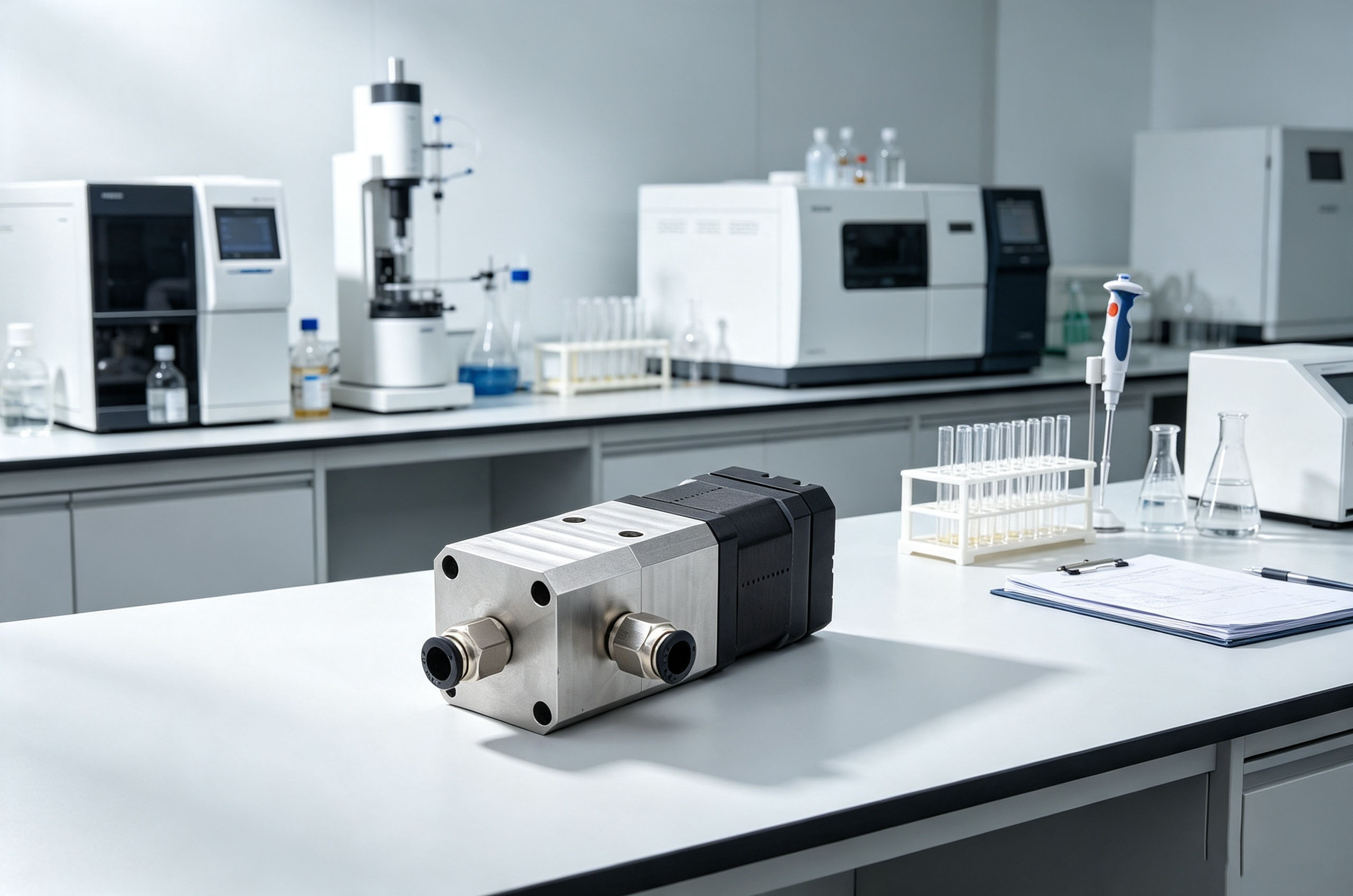

传统步进电机比例阀多为开环控制——电机转了，就假设阀芯到了，实际位置受负载、摩擦影响产生失步偏差，位置信息在断电后还会丢失。海霖科技 SCPV 伺服比例阀走的是另一条路：步进电机 + FOC 矢量驱动 + 内置高精度位置传感器构成的伺服控制电机系统，构成行业内首款闭环伺服控制比例针阀，对阀芯开合进行"位置—速度—力"三重伺服控制，调节精度达到微米级。

关键的变化是：阀芯位置不再"靠猜"，而是"看得见、测得准、回得来"。位置传感器实时回报实际位置，控制器不断比较"该在哪"与"在哪"，实时修正。负载变化、摩擦干扰、气路压力波动，都被这套闭环吸收掉了。

在迟滞、重复精度、分辨率这三项硬指标上，SCPV 均已达到行业领先水平。更重要的是，闭环带来的收益不只是"数字好看"，而是把上一节里那些隐性成本，一项项抹掉了。

五、价值：无迟滞高线性带来什么

价值一：开环即准，砍掉整个反馈环节

线性度足够高、迟滞足够低，意味着开环控制也能给出可信的流量。SCPV 输入 4-20mA / 0-5V / Modbus 信号，阀芯位置与信号一一对应，无需外接传感器和 PID，开环即可做比例调节。传感器、控制器、配套编程这些开销全省了——尤其对设备集成商来说，这是系统图纸上能直接画掉的成本。

价值二：算法极简，告别调参焦虑

给多少是多少、可预测的输出，让控制算法变得前所未有的简单。无需为震荡、超调编写复杂的防失控算法，PID 参数一调即稳，甚至开环就能用。系统集成周期从"按周算"缩到"按天算"，而这省下的调试时间，是工程师最值钱的资源。

价值三：重复一致，工艺与数据可信

重复精度 <1‰ F.S.，意味着同一指令、同一条工况，结果几乎完全一致。分析仪器的测量可重现，生产批次的质量可稳定——数据可信、工艺可复制，这正是科研与高端制造最底层、也最昂贵的需求。

价值四：稳定持久，长期运行不漂移

伺服系统只在动作时做功，保持位置时基本不发热，从根上消除了电磁比例阀的温漂顽疾。开机一天和开机一年，特性曲线保持一致；配合 100 万次往复的设计寿命，设备可以长时间连续稳定运行，维护与重新校准的频率大幅下降。

六、落地：这些价值在哪里兑现

• 分析仪器。 气相色谱的载气流量直接决定组分保留时间与分离度，流量波动会直接写进谱图里。SCPV 的高重复精度让每针样品都在同一流量基线之上，数据可比、结果可复现。

• 燃料电池。 氢气与空气的配比决定发电效率与膜寿命，SCPV 可对流量进行精密比例调节，让每一次反应都处于最优工况。

• 环境监测。 采样流量稳定是数据可比的前提，SCPV 支持信号自动调节与总线控制，可无缝接入监测系统做动态流量控制。

• 实验室与微流控。 微流控压力精密控制、科研测试台架等场景，配合图形化上位机软件，实验搭建与调试高效便捷。

• 工业自动化。 4-20mA / 0-5V / Modbus 三种控制方式，驱控一体设计免去外置驱动器与开机归零，可直接接入 PLC 与工控系统。

七、结语

迟滞与线性度，是压在"精密"二字之上的两座山。山不搬走，就只能靠更多传感器、更复杂的算法去绕路；山搬走了，流量控制才能回到它本来的样子——信号与流量之间，一条可信的直线。

无迟滞高线性，本质上就是把流量控制的主动权，从"大概能调"交回到工程师自己手里——说多少，就是多少。
