WXY131.5 微型真空水泵 采样泵 双腔联动泵 hilintec隔膜小水泵

     概述       参数测试说明
    产品特点    使用说明
    版本比较    产品360度尺寸解读



  一、概述

  Hilintec品牌下WXY系列目前暂时只有一款产品,即WXY131.5。这是一款额定电压为24V的直流微型真空水泵,双腔联动泵,主要功能既可以进行气体输送、又可以抽水,能自吸,可干转,配有直流无刷电机,作为真空泵使用平均流量为1.2L/分钟,作为水泵使用抽纯水空载流量为1.5L/分钟,产品外观如上图,结构简单大方,可靠美观。详细参数表如下:

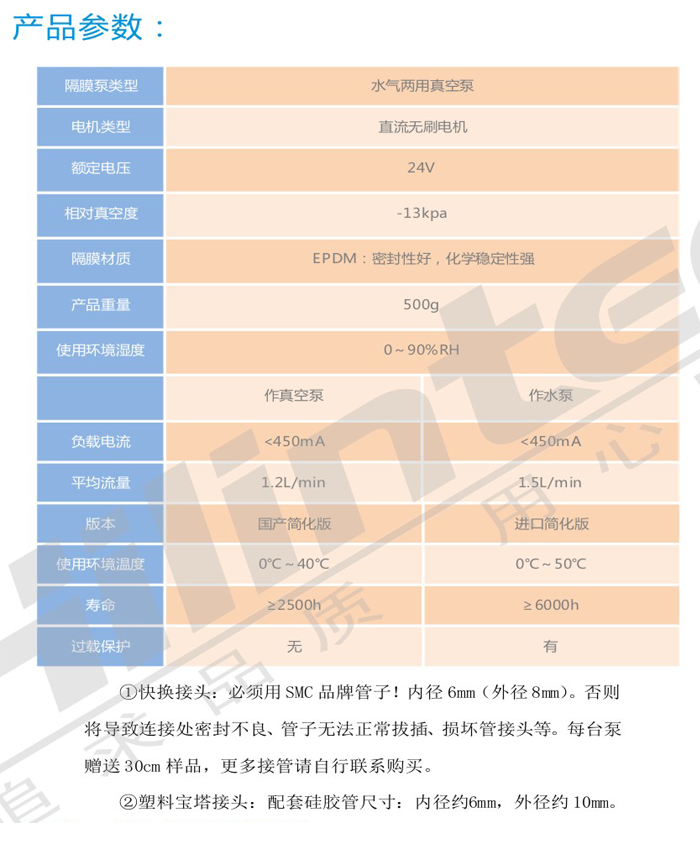

型  号 作真空泵用时 作水泵用时 重量 尺寸
电压 电流 平均流量 真空度 电压 电流 流量
V DC mA L/min kPa V DC mA L/min (g) (长*宽*高,mm)
WXY131.5 24 <450 1.2 -13 24 <450 1.5 500 127*53*105

  注:输入电压要求:24±10%。如无特别说明,技术参数均是在25℃、标准大气压下的测定值。允许介质气体或液体的温度:0℃-50℃

  二、产品特点

  1、超长寿命,该款产品配Hilintec高质量无刷电机,可以昼夜不停连续运转,对有刷电机和普通无刷电机而言,其寿命都要长许多,所以被广泛称为长寿命真空水泵;
  2、高可靠性,作为微型真空泵的核心部件——电机,依据Hilintec先进的无刷电机技术,该产品不能提供“PWM调速”、“电机FG反馈”等信号,但可以借助高“占空比”来随意调节电机转速、随意改变产品的输出流量,目前,即使国外许多知名品牌都无法做到这一点。
  3、高稳定性,除了高质量电机,公司精选优质原材料配件和设备,加上先进的制造工艺,使得产品各方面的部件都经久耐用、稳定扎实。而且产品拥有超高“频繁启停参数”,该参数都是在频繁启停和长期昼夜不停连续运转等各种及其恶劣的工况下,经过多次反复试验得来的。
  4、低干扰,高质量无刷电机,不会干扰周围电子元器件、不会污染电源、不会对控制电路有任何干扰。
  5、免维护,产品属于无油的,不需要任何加油维护,而且具有过热保护、过载保护等功能,能很大程度避免停机、高温、电机烧毁等多种意外情况。
  6、体积小巧,使用方便。允许介质富含水汽。允许抽取腐蚀性气体(气体接触材料:增强尼龙,EPDM橡胶)。

  三、版本比较

  该产品只有两个版本,没有完整版,只有简化版,版本配件有少许不同,相应参数有些许差异,详见下表:

成都海霖产品版本 国产简化版 进口简化版
配置比较 成都海霖电机品质 无刷电机★ 无刷电机★★
隔膜性能 ★★
轴承性能 ★★
性能比较 连续负载运行寿命 ≥2500小时 >6000小时
电磁干扰 ▲▲▲▲ ▲▲▲
环境温度 0~40℃ 0~50℃
调速性能
稳速功能
过热保护
过载保护
转速反馈信号
可以匹配的调速器 不能配套调速器


  说明:1、以上★越多,代表性能越好;▲越少,代表电磁干扰越低;
      2、以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!

  四、参数测试说明

  该产品寿命参数是在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。若实际工况优于我们测试工况,寿命会大大延长。
  1、测试条件:实验室情况:环境温度:5℃~33℃,随气候波动
                                             相对湿度:50%~85%,随气候波动
  2、
对试验负载的说明:分别用两种负载对其进行寿命试验,取最小值。第一种负载方式,昼夜不停连续抽水;第二种负载方式,完全堵塞抽气口、排气口不接元件直通大气,昼夜不停连续抽真空
  3、由于试验仍在继续,该数据以后可能会修正。

  4、抽水、排水高度试验说明:
  (1)接管方式为尼龙硬管转硅胶管,内孔φ6mm
  (2)所抽取的液体为清水
  (3)最大抽水高度H1和最大排水高度H2值的定义见下图

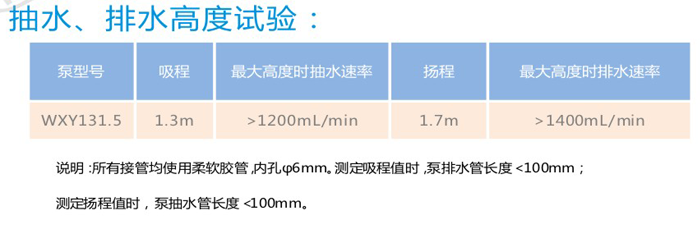

泵型号 最大抽水高度H1(米) 处于最大抽水高度时泵的抽水速率(mL/min) 最大排水高度H2(米) 处于最大排水高度时泵的抽水速率(mL/min)
WXY131.5 1.3 >1200 1.7 >1400
  说明:测定H1值时,泵排水管长度<100mm;测定H2值时,泵抽水管长度<100mm。
  (4)该数据可能随产品改进会有所变化,恕不另行通知。

  五、使用说明

  1.工作环境
  国产版环境温度: 0℃ ~ 40 ℃(无结露),泵不宜在室外日晒,应在清洁、通风的环境中工作。
  进口版环境温度: 0℃ ~ 50 ℃(无结露),泵不宜在室外日晒,应在清洁、通风的环境中工作。
  环境相对湿度:≤90%。
  2.工作介质
  ①该系列产品所抽取的气体允许富含水汽,但不能含有固体颗粒;所抽取的气体会接触的零部件及其材料详见下表


零部件名称零部件材料注意事项
泵体 增强尼龙 所有材料均具有一定耐腐蚀性,请根据接触材料进一步判断泵对所抽取气体的耐受性!
隔膜 EPDM橡胶


  ②允许介质温度范围0~50℃。

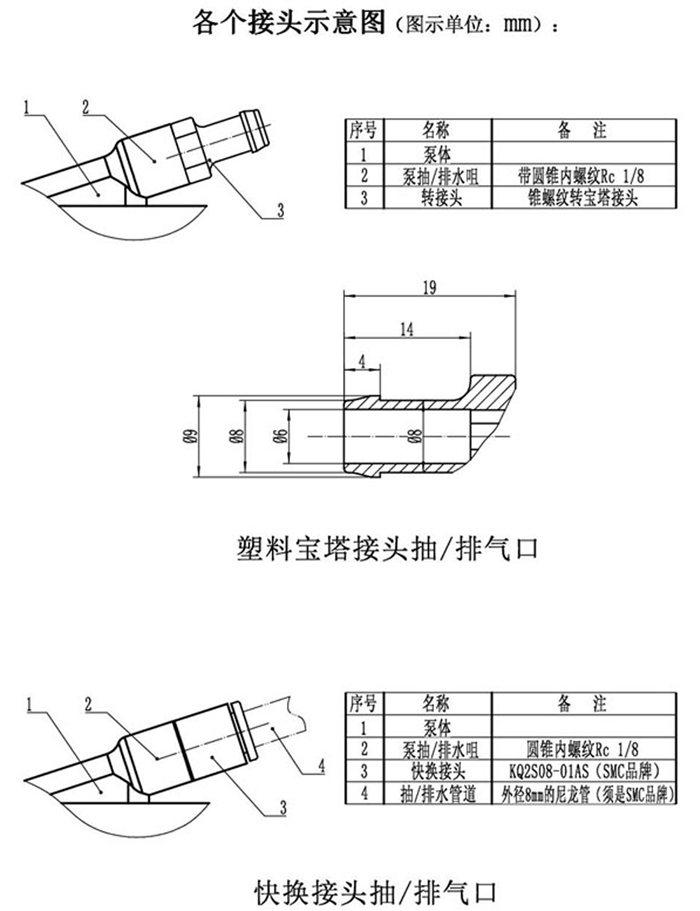

  该系列泵有三种接头可选,订购时请注明所需接头,如果不作说明将按照默认接头(接塑料宝塔接头)处理。如:WXY131.5-24V(快换接头)更多接头信息请见三维尺寸图。

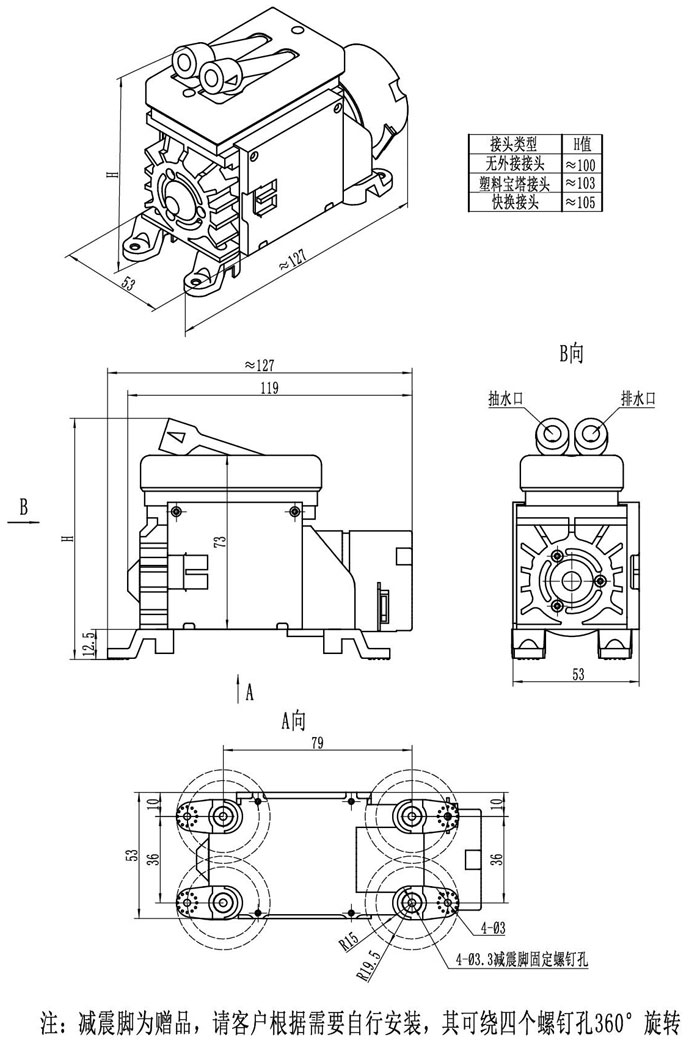

  六、产品360度尺寸解读







更多技术参数及相关注意事项点这里回到目录上方点选下翻

上一篇:WPY350 12v微型水泵 调速水泵 进口微型泵 hilintec无刷电机
峰值流量
平均流量
真空度
供电电压
重量
尺寸

    技术参数    接线注意事项    电机启动注意事项    其他注意事项


  一、技术参数

  二、相关注意事项

  (1)接线注意事项


电机引线 连接方法
红线 电源正极。电压严格按接线说明!
黑线 电源负极


  注意:若正负极接反电机不会烧毁,但泵不工作!


  (2)电机启动注意事项


  1、该系列泵最大启动电流为2.5A,持续时间<20ms。
  2、电机启动电流为电机处于静止状态,突然接通额定电压时产生的最大电流。该电流是电机生产商决定的电机的基本参数。
  3、在使用中接通电机的同时,同时接通其他的附属电路,如:调速、控制等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多。
  因此对启动电流有限定的用户,需控制泵的启停时,应控制电机的“启/停”功能端子,而不能控制电流的通断。
  对启动电流有特殊要求的客户,请将要求告知成都海霖,我们可以量身设计专门的电路。

  (3)其他注意事项

  选型:
  1、
作气泵使用时,泵的抽气端和排气端均可以带大负载、甚至完全堵塞,属正常工作;作水泵使用时,抽水口可以完全堵塞,属正常工作,排水口可短暂堵塞。
  2、空载流量我们全部简称流量。对于其它参数规格的产品,可以联系成都海霖定做。
  使用安全:
  1、
抽气时,排气端允许堵塞;抽水时,排水端只允许短暂堵塞,长时间堵塞会损坏微型泵!
  2、异物不得落入气咀,否则将损坏微型泵!
  3、本产品无防爆性能,不能在易燃易爆环境中使用!
  4、当抽取有害气体时,必须进行再次密封,确保人身安全!
  5、配套管路元件及容器必须有足够的强度,确保人身安全!
  6、请严格按照产品配套的使用说明书要求操作!
