微型隔膜泵集成进入Modbus总线应用案例

一、 内容摘要

在现代工业自动化领域，如何高效、可靠地集成与控制分散的执行器（如泵、阀）与传感器，是提升设备整体性能与智能化水平的关键挑战。传统分立控制方式存在布线复杂、协议繁多、维护困难等固有痛点。

本案例提出并验证了一种基于Modbus工业总线的一体化解决方案。该方案的核心在于采用了我司专为微型隔膜泵设计的TS-CC智能调速器。TS-CC调速器充当了隔膜泵接入工业总线网络的“智能网关”，使得所有兼容的微型隔膜泵能够轻松转换为标准的Modbus从站设备。通过单一的主控制器（如PLC或工控机），即可实现对多台隔膜泵的集中启停、精确调速、状态监控以及与其他Modbus设备（电磁阀、传感器）的协同联动。

此方案显著简化了系统架构，降低了布线成本与调试难度，提升了控制精度与系统可维护性，是面向工业4.0的柔性生产单元的理想选择。

二、 项目背景与行业需求

在精细化工、环保水处理、食品饮料、生物制药及实验室自动化等众多行业中，微型隔膜泵因结构紧凑、无污染、易于计量等特点被广泛应用于流体的传输、计量与分配。典型的应用系统往往包含多个隔膜泵、多个电磁阀以及液位、流量、压力等多种传感器。

传统控制模式面临的主要挑战：

1.  布线复杂：每个泵、阀通常需要独立的电源线与控制信号线（如PWM或0-10V），导致控制柜接线繁琐，现场线缆密布，故障排查困难。

2.  协议不统一：不同厂家的设备可能支持不同的通信或控制协议，集成时需要额外的协议转换模块，增加了系统复杂性和成本。

3.  可扩展性差：新增或调整设备时，需要重新布线并修改控制器程序，改造周期长，影响生产柔性。

4.  状态监控缺失：传统的简易调速方式难以实时获取泵的实际运行状态（如故障、过载），不利于预测性维护。

Modbus总线作为成熟、开放、普及的工业通信标准，为上述问题提供了卓越的解决路径。其主从架构、易于实施的特点，使其成为实现设备层集中控制的首选网络。

三、 技术方案设计：Modbus总线集成控制系统

系统架构

本方案采用标准的Modbus RTU over RS-485总线网络（也可支持Modbus TCP/IP over Ethernet），构建一个一主多从的分布式控制系统。

[主控制器 (PLC/工控机)]

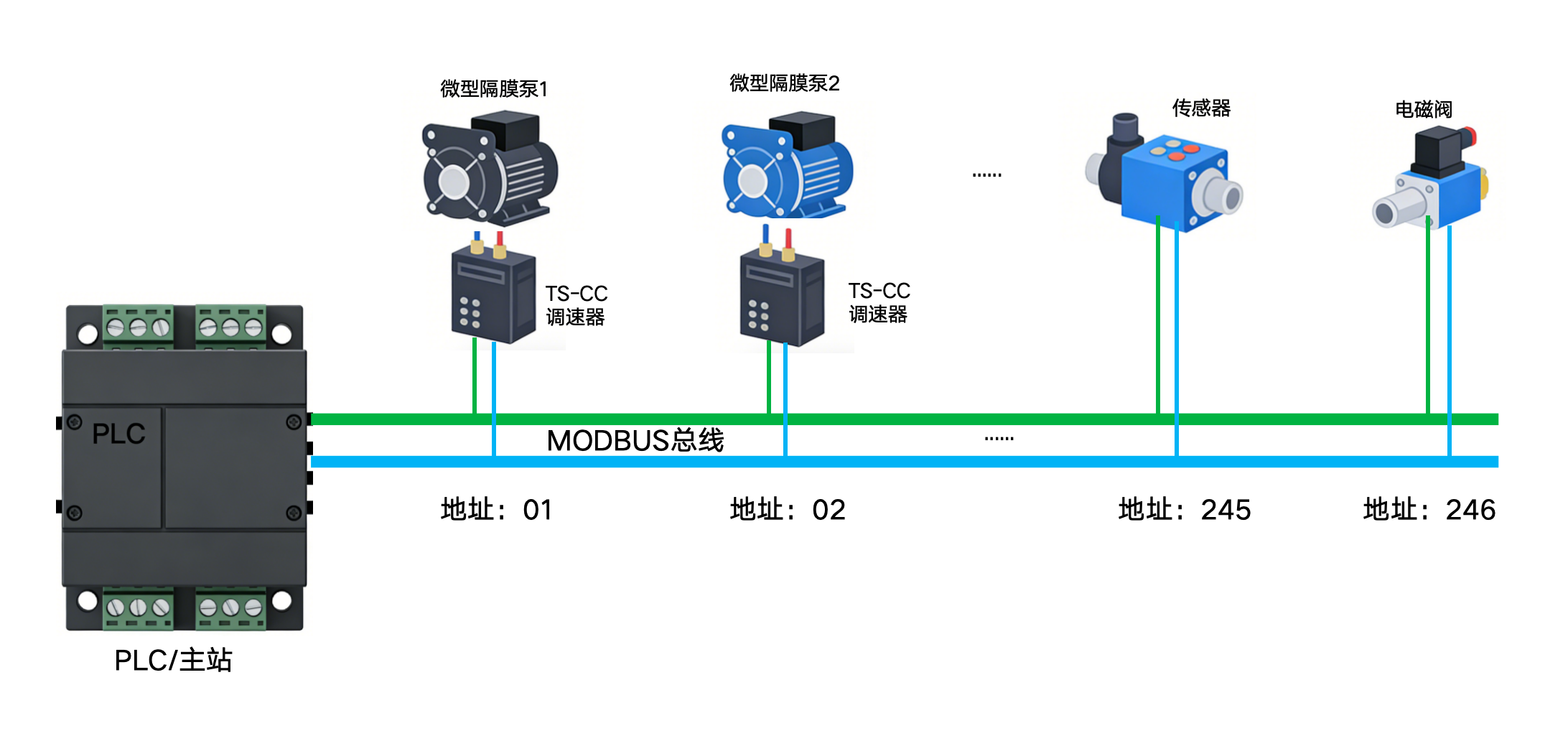

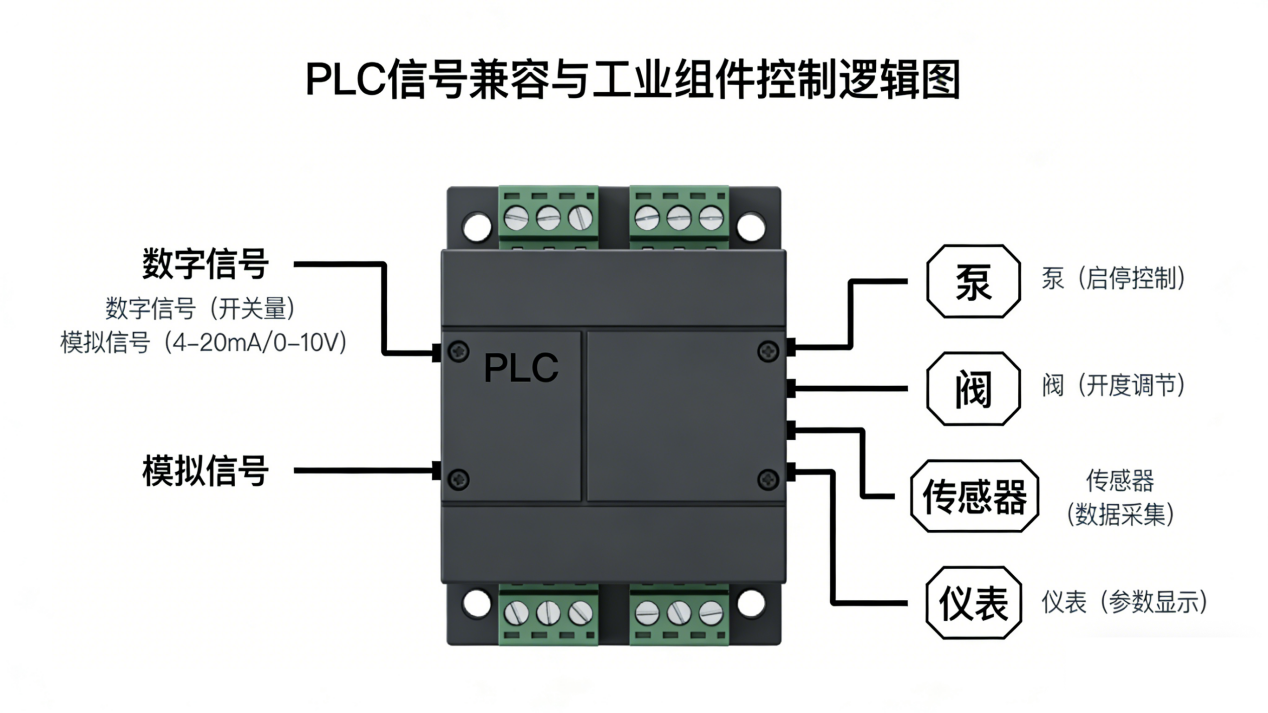

图1：系统拓扑架构图

控制逻辑

•   主控制器作为Modbus主站，周期性地轮询或根据事件触发与各个从站设备进行通信。

•   每个TS-CC调速器及其驱动的微型隔膜泵作为一个独立的从站节点，拥有唯一的站址。

•   主控制器通过向指定站址的TS-CC调速器写入寄存器值，实现对该泵的启停控制、速度设定（0-100%）。

•   同时，主控制器通过读取TS-CC调速器的寄存器，实时获取该泵的实际转速、工作电流、故障状态等信息。

•   主控制器根据传感器反馈的数据（如液位、流量），通过总线同时协调控制隔膜泵和电磁阀的动作，实现复杂的流程逻辑。

四、 核心组件介绍：TS-CC调速器

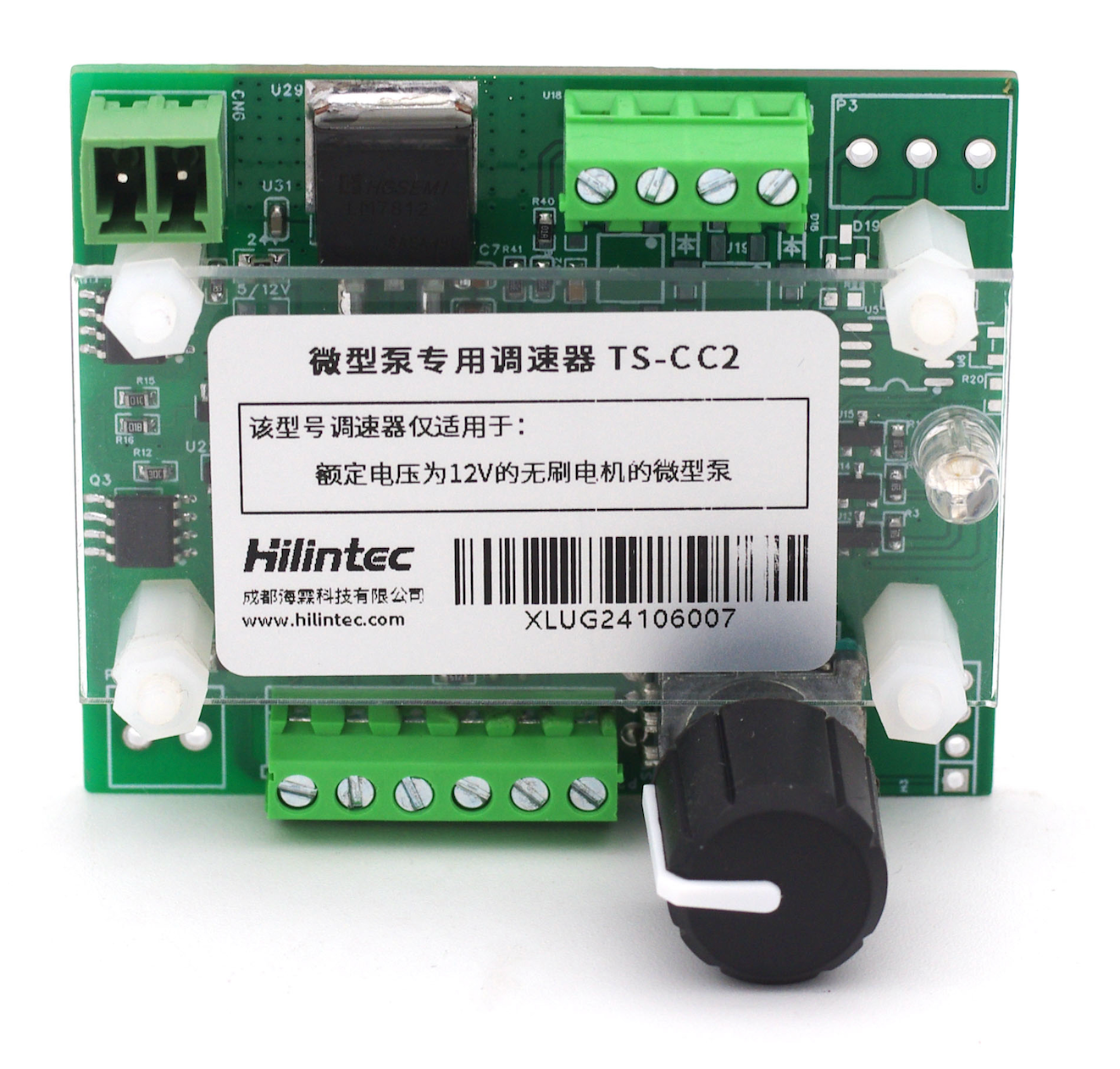

TS-CC调速器是本次集成方案的核心智能接口单元，专门设计用于将我司微型隔膜泵无缝升级为网络化智能执行器。

产品定位：微型隔膜泵的“Modbus总线智能驱动卡”。

关键特性：

1.  全协议兼容：原生支持Modbus RTU (RS-485)协议，轻松接入现有工业网络。

2.  精准驱动：采用高效PWM驱动电路，实现对隔膜泵电机的无级平滑调速，速度控制精度高。

3.  全面反馈：内置电流检测电路，可实时监测泵运行电流，并具备过流、堵转保护及故障状态上报功能。

4.  工业级设计：宽电压输入（5V/12/24VDC），具备防反接、过压保护，紧凑外壳便于安装，适应工业现场环境。

5.  即插即用：与指定型号微型隔膜泵采用专用接口连接，无需复杂接线与调试。

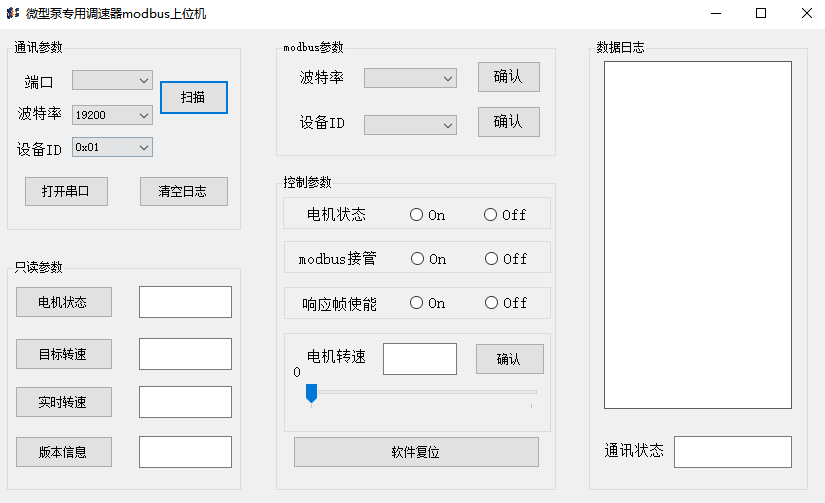

6、配套专用上位机软件：方便进行调试与配置；

技术参数概览：

•   通信接口：RS-485 (隔离)

•   支持协议：Modbus RTU

•   控制指令：启停、设定转速（0-100%）

•   反馈信息：实际转速、负载电流、故障码

•   电源输入：12/24 VDC

五、 微型隔膜泵产品系列

我司提供全系列可与TS-CC调速器完美配套的微型隔膜泵，满足不同流量、压力及介质要求。

产品线概述：

•   D系列隔膜气泵：用于传输气体抽吸真空的隔膜气泵，通常可用于气体传输或气体采样。。

•   S系列微型隔膜液泵：可选配泵头与膜片采用PTFE等耐腐蚀材料，可用于传输各类腐蚀性液体或中性液体。

•   DP-F系列：食品医药级，符合相关卫生标准，易于清洁灭菌。

核心优势：

1.  无缝兼容：所有型号均提供与TS-CC调速器的标准接口，确保即连即用。

2.  高性能：长寿命设计，低功耗运行，可靠性高，流量稳定。

3.  易于集成：紧凑模块化设计，方便嵌入设备，即插即用。

六、 系统集成与配置指南

硬件连接步骤

1.  泵与调速器连接：将微型隔膜泵的电机插头直接插入TS-CC调速器的专用输出插座。

2.  电源连接：为TS-CC调速器接入12/24V直流电源。

3.  总线连接：

    •   使用屏蔽双绞线连接所有TS-CC调速器及总线上其他设备的“A”、“B”端子。

    •   在总线起始端和末端设备的“A”、“B”之间并联120Ω终端电阻。

4.  地址设置：通过TS-CC调速器PC上位机软件，为每个节点设置唯一的Modbus站址（1-247）。

软件配置与编程示例

1.  主站配置：在PLC或上位机软件中配置Modbus主站参数（波特率、数据位、停止位、校验方式），需与TS-CC调速器默认设置一致（如19200, 8, 1, None）。

2.  寄存器映射：

    •   控制寄存器（Holding Register， 地址 0x0001）：写入500-3000，对应500-3000RPM速度设定。

    •   状态寄存器（Input Register， 地址 0x0002：读取500-3000，表示实际速度RPM。

3.  编程示例（伪代码逻辑片段）：

    // 设定站址01的泵速度为2000RPM

    MODBUS_WRITE:

        Slave_ID := 1;

        Function := 0x06; // 写单个保持寄存器

        Address := 0x0001; // 对应0x0001寄存器

        Data := 2000;      //2000RPM 速度

        Trigger := Start_Signal;

    // 读取站址01的泵启停状态

    MODBUS_READ:

        Slave_ID := 1;

        Function := 0x04; // 读输入寄存器

        Address := 0x0000; // 从0x0000开始

        Length := 1;      // 读1个寄存器

        Trigger := Periodic_Timer;

七、 应用实例与效果分析

场景：智能化学药剂定量加注系统

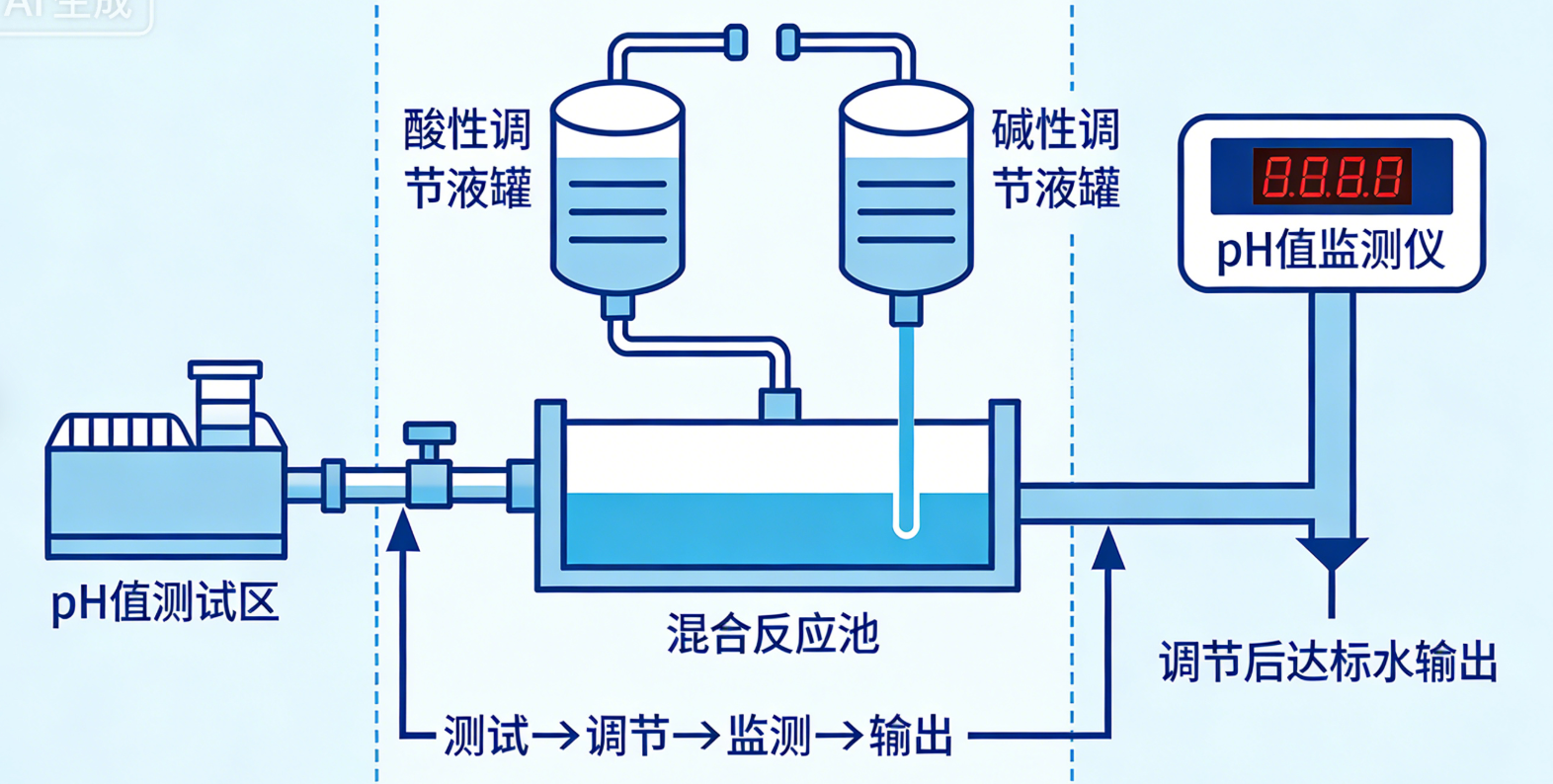

在某环保水处理厂的pH中和环节，需要根据进水流量和实时pH值，精确控制酸、碱两种药剂的加注量。

传统方案：使用两台独立调速的隔膜泵，配模拟调速器，pH计和流量计信号接入PLC，PLC通过模拟输出（0-10V）控制泵速。需布设大量模拟信号线，易受干扰，且无法远程获取泵状态。

采用本方案后：

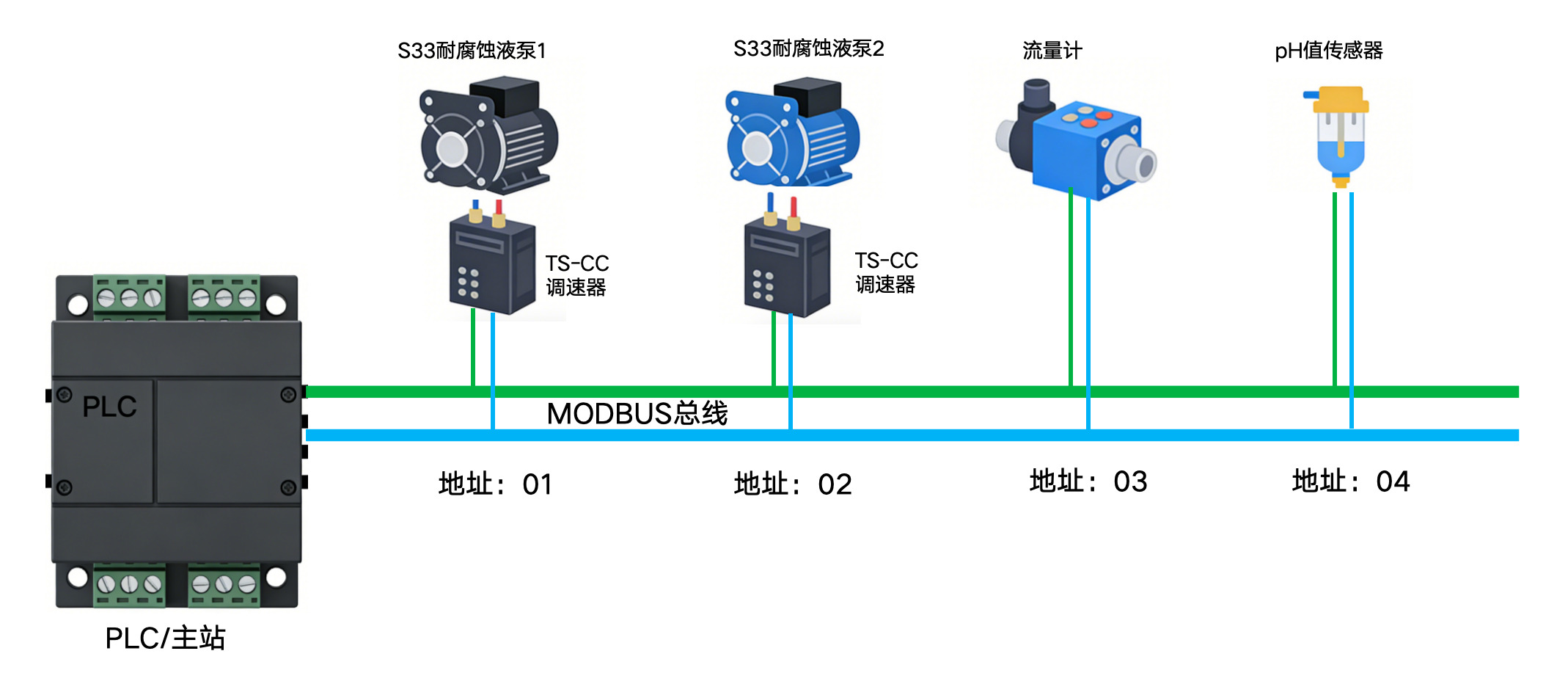

•   设备：2台S33系列防腐隔膜泵 + 2台TS-CC调速器 + 1台Modbus pH计 + 1台Modbus流量计。

•   集成：所有设备通过一条RS-485总线连接至PLC。

•   控制逻辑：PLC根据流量和pH反馈，通过Modbus指令实时计算并调整两台泵的加注速度。

实施效果对比：

客户反馈：系统运行稳定，加药精度显著提高，日常维护工作量大幅减少。

八、 优势总结与产品价值

TS-CC调速器的核心价值：

•   化繁为简：将传统的“电源+信号”复杂控制模式，转变为“电源+网络”的极简模式。

•   成本最优：显著节省了PLC模块、线缆及施工成本，降低了系统总拥有成本（TCO）。

•   信息透明：实现了执行层的数据采集，为设备健康管理、预测性维护提供了数据基础。

•   高可靠性：工业级设计和数字通信，抗干扰能力强，提高了系统整体可靠性。

微型隔膜泵的配套优势：

•   一站式解决方案：提供从泵体到总线接口的完整产品链，确保兼容性与性能最优。

•   提升产品竞争力：帮助设备制造商（OEM）快速开发出更先进、更具市场竞争力的智能流体设备。

九、 结论与推荐

集成化、网络化是工业自动化不可逆转的趋势。通过采用基于Modbus总线的控制架构，并结合我司TS-CC智能调速器与高性能微型隔膜泵，客户可以高效、经济地构建现代化流体控制系统。

我们诚挚推荐在新项目设计或现有设备升级中采用此方案，以收获简化工程、提升性能、降低长期运营成本的多重效益。我们的技术团队可提供从选型、方案设计到调试支持的全流程服务。
