隔膜气液泵如何帮助氢燃料电池进行流体传输

案例背景介绍

在全球走向脱碳化的进程中，氢燃料电池已成为可持续能源发电的关键技术。在这些系统中，微型泵发挥着多种关键功能——从氢气循环到冷凝水管理——直接影响燃料电池的性能和寿命。

氢动力系统正在被整合到电网、交通网络和社区中，韩国城市如平泽和南阳州等地已经展示了燃料电池技术的潜力。在这些城市，新的大规模住宅和办公楼建筑被要求配备可持续能源解决方案实现自给自足。除了风能和太阳能等可再生能源外，燃料电池是这些举措的重要组成部分。这些系统通常每个模块可产生高达10 kW的功率，并可并联连接以实现更高的输出。当其他能源无法提供足够输出或停电时，它们尤其具有价值。

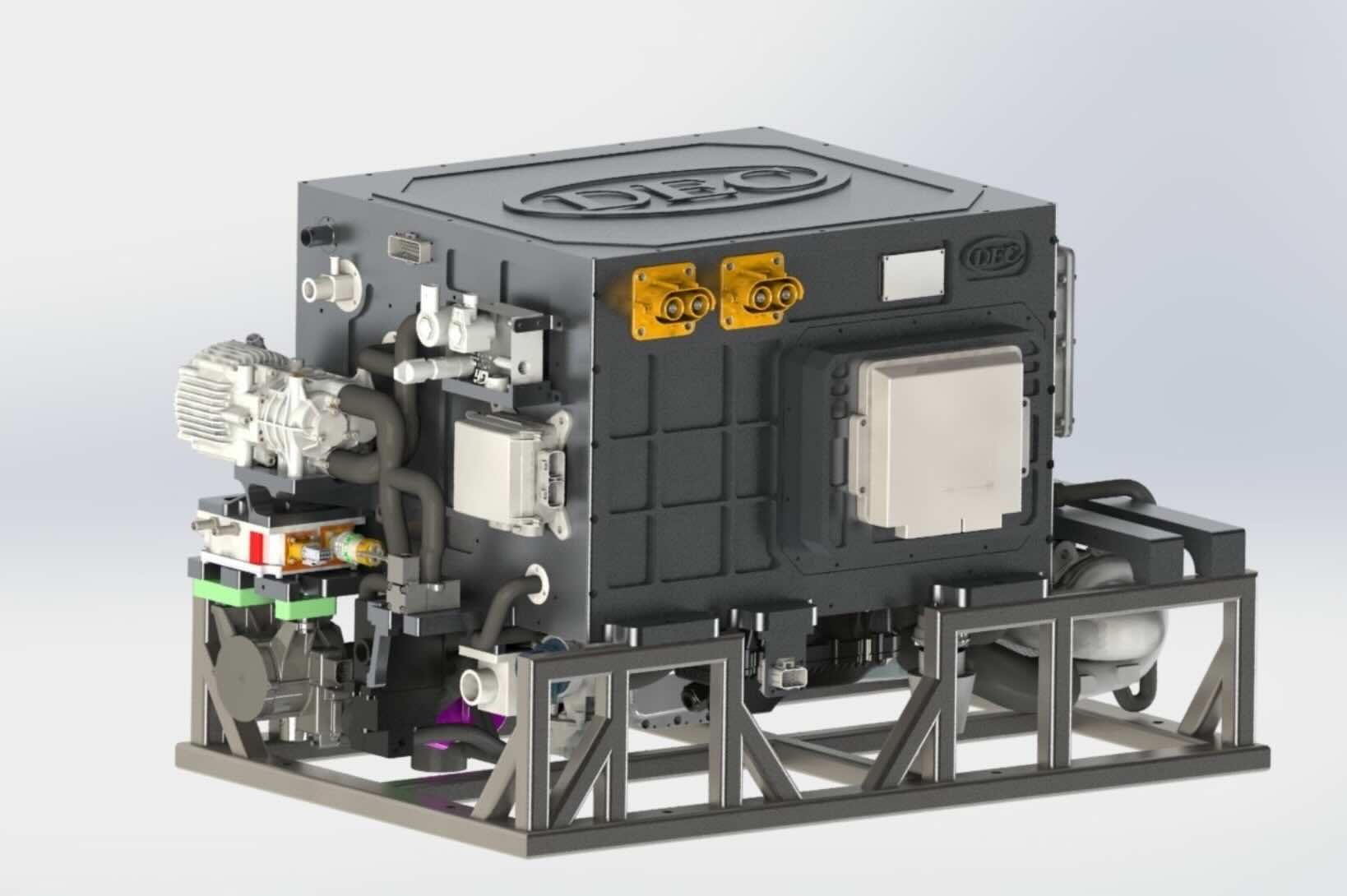

氢燃料电池的核心是通过电化学反应将氢气与氧气结合产生电力、水和热量。在阳极，氢分子被分解为质子和电子，产生可用于驱动各种应用的电流。在阴极，质子、电子和氧气结合形成水。这个水必须有效管理，以防止其积累并损坏燃料电池组件。任何未反应的氢气需要循环利用，确保最大效率和最小浪费。

该应用对微型泵的挑战

氢燃料电池系统对微型泵提出了独特的技术挑战和最严格的安全标准：

• 极高气密性要求：氢气可形成高爆炸性混合物，点燃所需能量极低。由于这些特性，完全密封的系统至关重要，以防止系统故障或潜在危险。氢气的分子尺寸极小，特别容易通过最小的泄漏路径逸出，需要高质量材料和精密工程确保可靠密封和安全运行。

• 流量要求：氢气循环需要足够的流量输出，确保未反应的氢气能够有效回收并重新进入燃料电池，最大化系统效率和氢气利用率。流量不足会影响燃料电池的功率输出和运行稳定性。

• 处理湿气体能力：燃料电池反应产生的水可能进入氢气循环系统，泵需要能够可靠处理湿气体，确保在潮湿环境下的稳定运行。

• 耐腐蚀要求：氢气环境可能存在特殊的化学条件，泵的关键部件需要具备良好的耐腐蚀性能，延长使用寿命并确保系统安全。

• 液泵自吸能力：氢气生产过程需要送入去离子水，燃料电池水分管理需要主动去除冷凝水，液泵需要具备良好的自吸能力和干转能力，确保液体传输的可靠性和连续性。

• 液泵气液两用能力：燃料电池系统可能出现气液混合工况，液泵需要能够处理气体和液体，确保系统的稳定运行。

• 液泵无污染要求：燃料电池系统对水质要求极高，液泵运行不应污染输送的液体（去离子水），确保氢气纯度和燃料电池性能。

• 可靠性要求：燃料电池系统通常需要长时间连续运行，泵必须具备工业级可靠性，支持重负载连续运转，确保系统稳定运行。

• 长寿命免维护：燃料电池系统维护成本高，泵需要具备长寿命和免维护或低维护的特性，降低系统运营成本。







海霖科技相关产品介绍

D70 高真空大流量气泵

海霖科技D70高真空大流量气泵凭借出色的性能表现，成为氢燃料电池系统氢气供应和循环的理想选择。该产品是海霖科技高真空大流量版气泵，特别适合需要大流量气体传输的应用场合，完美匹配燃料电池氢气循环的技术需求。

• 大流量输出：峰值流量达50 L/min，平均流量20 L/min，能够提供充足的氢气循环能力，确保燃料电池系统的最大效率和氢气利用率，流量性能接近国际竞品水平。

• 高真空能力：真空度达-90 kPa，为氢气传输提供强大的负压抽吸能力，确保氢气在管路系统中的有效流动。

• 可选PTFE PVDF耐腐蚀泵头：提供全氟塑料耐腐蚀泵头选项，具备强耐腐蚀性能，能够适应氢燃料电池环境中的特殊工况，延长产品使用寿命。

• 7×24小时连续运行：设计支持长时间连续运行，满足燃料电池系统的全天候稳定运行需求，确保供电的连续性和可靠性。

• 长寿命设计：整机寿命8000小时，电机寿命15000小时，有效降低设备维护频率和更换成本。

• 无刷BLDC驱动：采用高品质无刷电机驱动，运行平稳、低噪音、低电磁干扰，适合燃料电池系统的精密控制环境。

• 紧凑设计：重量仅350g，体积小巧便于集成到燃料电池系统中，不占用过多空间。

S36L 可调速隔膜液泵

海霖科技S36L可调速隔膜液泵凭借独特的隔膜结构和出色的自吸能力，成为氢燃料电池系统液体传输的理想选择。该产品是海霖科技S36系列隔膜真空液泵的品质版，采用高品质无刷电机驱动，具备可干转能自吸、气液两用等特性，完美匹配燃料电池系统对去离子水输送和冷凝水管理的技术需求。

• 可干转能自吸：隔膜液泵结构允许干转运行，具备出色的自吸能力，无需灌泵即可启动，最大抽水高度达3米，非常适合氢气生产过程中去离子水的送入和燃料电池冷凝水的主动去除。

• 气液两用：S36系列隔膜液泵可处理气体和液体，适应燃料电池系统中可能出现的气液混合工况，确保系统的稳定运行。

• 可选配耐腐蚀隔膜材质：提供FKM氟橡胶隔膜和单向阀选项，具备优异的耐腐蚀性能，能够适应燃料电池环境中的特殊液体工况，延长产品使用寿命。

• 超长寿命设计：品质版满载寿命达10000小时，空载寿命达18000小时，电机寿命达20000小时，显著优于同类产品，有效降低燃料电池系统的维护频率和更换成本。

• 稳定流量输出：空载流量（纯水）≥3.0 L/min，最大抽水高度流量2.0 L/min，能够提供稳定的液体传输能力，确保燃料电池系统的连续运行。

• 高排水能力：最大排水高度达11米，为冷凝水的主动去除提供充足的压力储备。

• 可重负载连续运转：设计支持长时间连续运行，满足燃料电池系统的全天候稳定运行需求。

• 无刷电机驱动：采用高品质无刷电机驱动，运行平稳、低噪音、低电磁干扰，适合燃料电池系统的精密控制环境。

• 可调节流量：支持流量调节功能，可根据燃料电池系统的实际需求精确控制液体传输量。

• 工业级可靠性：具备工业级可靠性，多重自我保护功能，确保燃料电池系统的安全稳定运行。

• 体积紧凑：尺寸小巧，便于集成到燃料电池系统中，不占用过多空间。

在氢燃料电池系统应用案例中，D70高真空大流量气泵以其50 L/min的大流量输出和可选PTFE PVDF耐腐蚀泵头成为氢气循环的理想选择。其7×24小时连续运行能力确保了燃料电池系统的稳定供电，长寿命设计有效降低了维护成本。S36L隔膜液泵以其可干转能自吸特性确保了去离子水输送的可靠启动，气液两用能力适应了燃料电池系统的复杂工况，超长10000小时满载寿命为燃料电池系统提供了经济高效的液体传输解决方案，有效降低了系统的运营成本和维护频率。

海霖科技凭借多年在微型泵领域的研发和应用经验，致力于为客户提供高质量、高可靠性的流体传输解决方案。D70气泵和S36L隔膜液泵以其卓越的性能、耐腐蚀设计、超长寿命特性，为氢燃料电池系统提供了可靠的气体和液体传输解决方案，助力可持续能源技术的发展，为更清洁的未来贡献力量。
