微型真空泵驱动密闭容器收集液体的应用案例

一、背景介绍

在一些实验室的化学实验、化工厂的废液排放指标检测或监测站的水质监测等工作中，某些分析实验需要采样、收集或传输带有腐蚀性、与传输设备材料发生化学反应又或者不允许污染介质的液体样品时，传统的液泵已经不能正常发挥作用。尤其是需要传输或者搜集高温液体、腐蚀性液体、油性液体、带有固体杂质的液体、高粘度液体时，采用传统液泵时这些液体介质需要通过液泵，可能会导致液泵损坏，因此利用真空原理间接传输液体介质，介质不通过泵，则可以大大拓宽对于介质类型的耐受范围。

二、应用简介

如果利用微型真空泵驱动密闭容器组成一个真空系统产生负压来收集、传输液体，这样便很好地避免了泵与实验介质直接接触，并且不占安装空间。整个真空系统上还可以加入控制单元，既能控制系统的启停，又能精准控制收集样品的量。

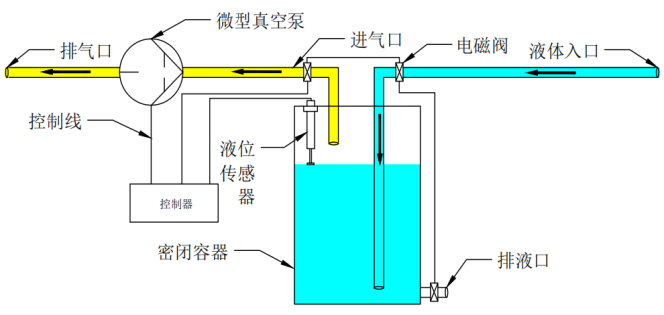

1、原理说明：

（1）通过微型真空泵驱动密闭容器产生负压来吸入液体到容器内；
（2）通过控制器（如：PLC、单片机等控制单元）连接泵的控制线、液位传感器及电磁阀等设备控制容器收集样品的量；
（3）通过控制器可控制排液口的电磁阀，使收集的液体进行排出。

2、应用场景说明：

该方法适用于抽取油性、腐蚀性、固液混合性的液体，不适用于液泵直接抽取的场景，抽取清水或其他无腐蚀、低粘度的液体可选用S系列及W系列的液泵。

3、注意事项说明：

（1）选择的密闭容器需要有一定的耐负压能力，并且最好容器底部带有排出通道；
（2）选择的液位传感器需要有一定的耐腐蚀性，部分使用场景且不能污染介质等。

三、项目难点

1、需要微型真空泵具有相对小的体积同时又兼备较高真空度和较大流量；
2、需要微型真空泵具有方便的调速功能，能够快捷、精准地调节流量；
3、需要微型真空泵具有远程控制启停的功能；
4、需要微型真空泵能长时间连续工作又能长寿命。

四、解决方案

1、成都海霖科技的C系列微型真空泵在保持小体积的同时还兼备了较高真空度和较大的流量。比如：微型真空泵C50L体积为134×96×80，相对真空度-61KPa以上，流量14.5L/min以上；
2、成都海霖科技的C系列微型真空泵每个型号都具有带调速功能的版本。泵的调速方式多样，客户可根据自己的使用情况选用不同调速版本。比如：微型真空泵C30L除简化版无调速外，其他版本均带有调速功能，具有通过外置旋钮编码器实现调速的旋钮调速型、通过调节频率实现调速的频率调速型、还有通过触摸屏调速的顶配型，而且，顶配型不仅支持触控调速还支持远端频率调速；
3、成都海霖科技的C系列微型真空泵都经过了严格的寿命测试，每个型号都根据寿命及性能划分了大致三个版本：“简化版、标准版、品质版”。部分型号的品质版测试连续工作寿命能达10000小时。微型真空泵的寿命测试条件：“在清洁无腐蚀的实验室内，泵满载（抽气口封堵，排气口通大气）、昼夜不停地连续运行；环境温度：5℃～33℃，随气候波动；相对湿度30%～90%，随气候波动。”。
4、成都海霖科技的C系列微型真空泵部分型号新增了远程启停控制端口，结合用户现场控制单元情况来实现远程控制真空泵启停，如：C50、C60。
