VQY6538 隔膜泵无刷微型真空泵 大流量24V hilintec无刷抽气泵

     概述       参数测试说明
    产品特点    使用说明
    版本比较    产品360度尺寸解读



  一、概述

  Hilintec品牌下VQY系列目前只有一款产品,VQY6538。它是一款额定电压为24V的直流微型真空泵,主要功能是气体输送、增压等,配有直流无刷电机,最大流量为38L/分钟,产品外观如上图,可以看到有泵体结构浑然一体,两端分别是抽气孔和排气孔,此款流量特别大,是微型真空泵里边流量相对较大的系列。详细参数表如下:

型  号 电压 负载电流 流量(L/min) 相对真空度 重量 尺寸
(V DC) (A) 峰值流量 平均流量 (kPa) (g) (长*宽*高,mm)
VQY6538 24 <1.8 38 26.5 &asymp;-65 950 158*76*132

  注:输入电压要求:24&plusmn;5%。如无特别说明,技术参数均是在25℃、标准大气压下的测定值。

  二、产品特点

  1、超长寿命,该款产品配Hilintec高质量无刷电机,可以昼夜不停连续运转,对有刷电机和普通无刷电机而言,其寿命都要长许多,所以被广泛称为长寿命真空泵;
  2、高可靠性,作为微型真空泵的核心部件&mdash;&mdash;电机,依据Hilintec先进的无刷电机技术,该产品不能提供&ldquo;PWM调速&rdquo;、&ldquo;电机FG反馈&rdquo;等信号,但可以借助高&ldquo;占空比&rdquo;来随意调节电机转速、随意改变产品的输出流量,目前,即使国外许多知名品牌都无法做到这一点。
  3、高稳定性,除了高质量电机,公司精选优质原材料配件和设备,加上先进的制造工艺,使得产品各方面的部件都经久耐用、稳定扎实。而且产品拥有超高&ldquo;频繁启停参数&rdquo;,该参数都是在频繁启停和长期昼夜不停连续运转等各种及其恶劣的工况下,经过多次反复试验得来的。
  4、低干扰,高质量无刷电机,不会干扰周围电子元器件、不会污染电源、不会对控制电路有任何干扰。
  5、免维护,产品属于无油的,不需要任何加油维护,而且具有过热保护、过载保护等功能,能很大程度避免停机、高温、电机烧毁等多种意外情况。
  6、体积小巧,使用方便。允许介质富含水汽。允许抽取腐蚀性气体(气体接触材料:增强尼龙,EPDM橡胶)。

  三、版本比较

  该产品共有三个版本,版本配件有少许不同,相应参数有些许差异,详见下表:

成都海霖产品版本 国产简化版 进口简化版 进口完整版
配置比较 成都海霖
电机品质
无刷电机★ 无刷电机★★ 无刷电机★★★★
隔膜性能 ★★ ★★★★
轴承性能 ★★ ★★★★
性能比较 连续负载运行寿命 &ge;2500小时 >6000小时 >9500小时
电磁干扰 ▲▲▲▲ ▲▲▲
环境温度 0~40℃ 0~50℃ 0~50℃
调速性能
过热保护
过载保护
转速反馈信号
频繁启停参数 寿命 >10万次 >60万次 >180万次
测试工况 转60秒 转30秒 转10秒
停60秒 停30秒 停10秒
昼夜连续循环,抽气口满负载
可以匹配的调速器 不能配套调速器 可接入电压或者频率信号调速


  说明:1、以上★越多,代表性能越好;▲越少,代表电磁干扰越低;
      2、以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!

  四、参数测试说明

  该产品寿命参数是在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。若实际工况优于我们测试工况,寿命会大大延长。
  1、测试条件:实验室情况:环境温度:5℃~33℃,随气候波动
                                             相对湿度:50%~85%,随气候波动
  2、对试验负载的说明:完全堵塞抽气口,排气口不接元件直通大气;
  3、由于试验仍在继续,该数据以后可能会修正。

  五、使用说明

  1.工作环境
  国产版环境温度: 0℃ ~ 40 ℃(无结露),泵不宜在室外日晒,应在清洁、通风的环境中工作。
  进口版环境温度: 0℃ ~ 50 ℃(无结露),泵不宜在室外日晒,应在清洁、通风的环境中工作。
  环境相对湿度:&le;90%。
  2.工作介质
  ①该系列产品所抽取的气体允许富含水汽,但不能含有固体颗粒;所抽取的气体会接触的零部件及其材料详见下表


零部件名称零部件材料注意事项
泵体 增强尼龙 所有材料均具有一定耐腐蚀性,请根据接触材料进一步判断泵对所抽取气体的耐受性!
隔膜 EPDM橡胶


  ②该系列产品按可承受的介质气体温度分为常温介质型和高温介质型两种。订购高温介质型产品需特别标明,如VQY6538-24V(高温介质型)。

类 别允许的介质气体温度范围注 意 事 项
常温介质型 0~50℃ 禁止介质气体中含有冰粒等固体颗粒
高温介质型 0~100℃

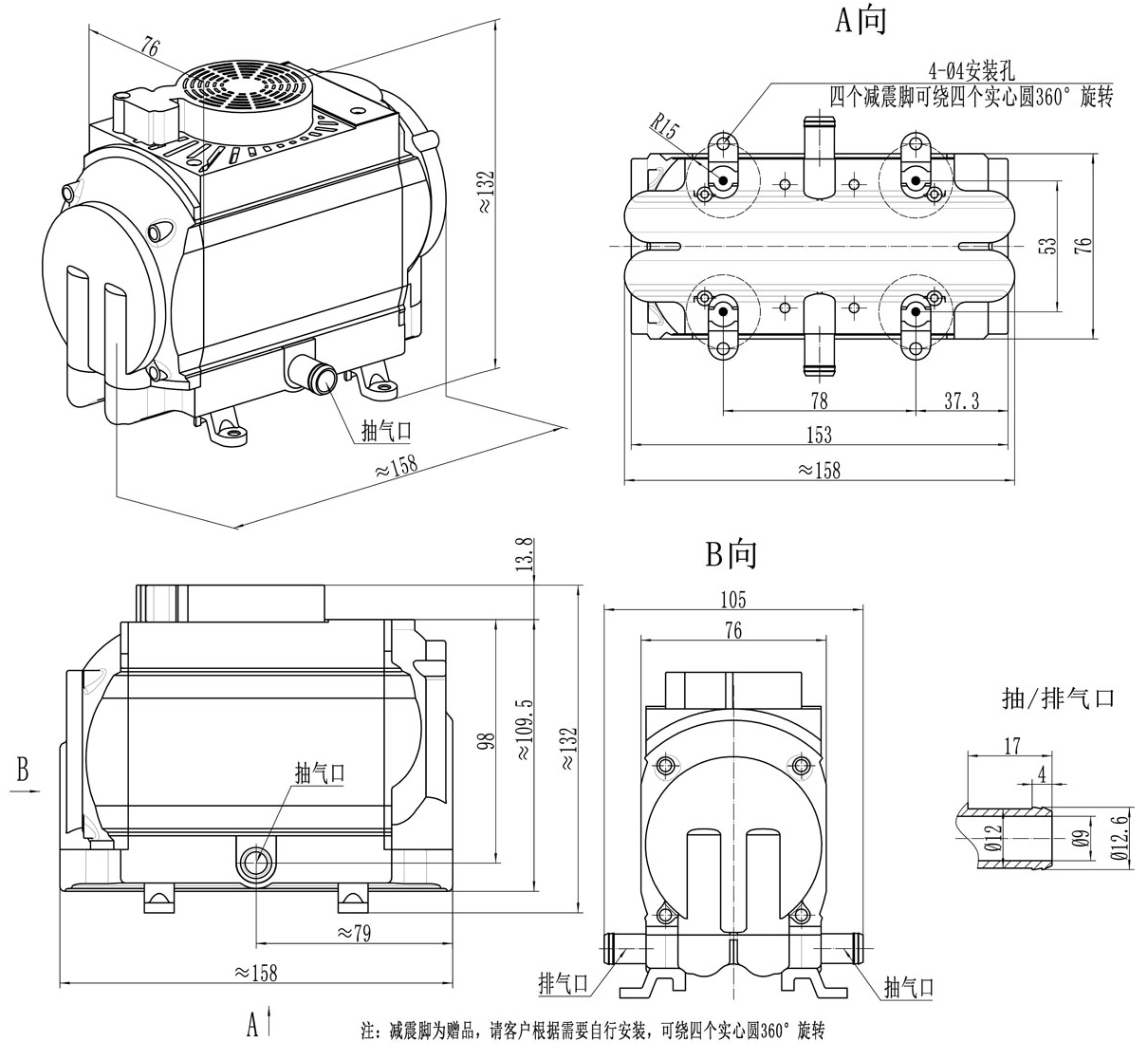

  六、产品360度尺寸解读






更多技术参数及相关注意事项点这里回到目录上方点选下翻

上一篇:VNY6216微型真空泵 调速隔膜泵气泵 大流量无刷进口电机低干扰
峰值流量
平均流量
真空度
供电电压
重量
尺寸

    技术参数    接线注意事项    电机启动注意事项    其他注意事项

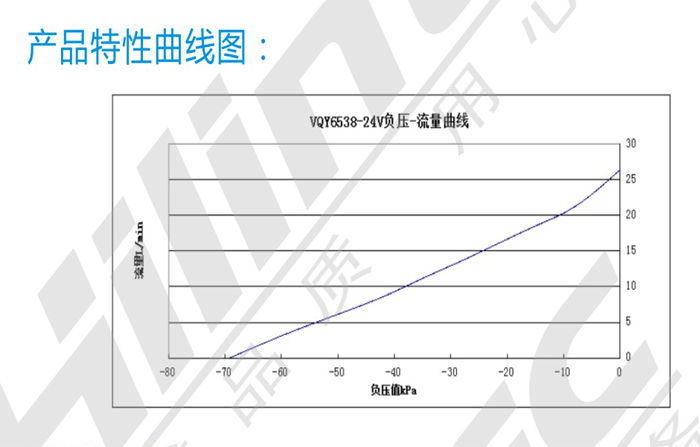

  一、技术参数

  二、相关注意事项

  (1)接线注意事项

  简化版接线说明: 红色电源线连接电源正极、黑色电源线连接电源负极 (若正负极接反电机不会烧毁,但泵不工作)。完整版接线说明: 1、接线说明: 红色电源线接电源正极、黑色电源线接电源负极(若正负极接反电机不会烧毁,但泵不工作)
  切换开关说明:&ldquo;默认值&rdquo;泵出厂设定转速,切换至该档位时泵以出厂设定转速运行;&ldquo;调速&rdquo;外控信号调速,切换至该档位时可通过外控信号控制泵的转速。



序号 颜色 功能 动作电平 说明
1 地线      接调速信号源负极,不能与泵电源负极相连。
2 电压信号输入 1V<调速<5V    通过调节输入信号的电压控制泵输出流量,二者呈现增函数关系。当电压<1V时泵停止工作,>5.5V时将烧毁电机。可用此端口控制电机启停。
3 频率信号输入 信号为矩形方波,频率变化范围1100~2500Hz   3V&le;高电平&le;5V  0V&le;低电平&le;0.8V    通过调节输入信号的频率控制泵输出流量,二者呈现增函数关系。当频率<750Hz时泵停止工作,>2500Hz时烧毁电机;频率信号允许误差为&plusmn;30Hz。可用此端口控制电机启停。
4 绿 预留功能      预留功能线,对本品没有用,请绝缘包扎。
备注:调节泵转速时,输入信号为电压信号或频率信号,二选一即可。不能同时输入电压和频率信号,且未选用的信号控制线须绝缘包扎!


  注意:泵频繁启停时,启停间隔时间必须达到5s以上!!
  如果无需调速和转速反馈,可以按如下接线:


电机引线 连接方法
红线 电源正极。电压严格按接线说明!
黑线 电源负极



  (2)电机启动注意事项


  1、该系列泵最大启动电流为6A,持续时间100ms。
  2、电机启动电流为电机处于静止状态,突然接通额定电压时产生的最大电流。该电流是电机生产商决定的电机的基本参数。
  3、在使用中接通电机的同时,同时接通其他的附属电路,如:调速、控制等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多。
  4、
使用电源:鉴于该系列泵的启动特性,至少应使用24V,2.7A(约64.8W)以上的电源!
  因此对启动电流有限定的用户,需控制泵的启停时,应控制电机的&ldquo;启/停&rdquo;功能端子,而不能控制电流的通断。
  对启动电流有特殊要求的客户,请将要求告知成都海霖,我们可以量身设计专门的电路。


  注意:1、如图所示的几处端口必须连接肖特基二极管(例如ss14),原因:电机内部的功能控制和驱动都是MOS管,其输入阻抗很高,必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。
  2、对控制电平的要求:0V&le;低电平&le;0.8V,2V&le;高电平&le;5V
  3、FG端口为电机转速反馈信号,在应用中应注意:FG信号输出端为漏极开路,用户需连接一只上拉电阻,如图,是一个应用实例。

  (3)其他注意事项

  选型:
  1、该系列产品的抽气端可以带大负载,甚至完全堵塞,均可正常工作。
  2、该系列产品的排气端不得布置大阻力元件,否则,请选择 FML、FNY、PCF、FZA、FZB等系列产品。
  3、对于其它参数规格的产品,可以联系成都海霖定做。
  使用安全:
  1、排气端必须保持通畅,否则会损坏微型泵!
  2、异物不得落入气咀,否则将损坏微型泵!
  3、本产品无防爆性能,不能在易燃易爆环境中使用!
  4、当抽取有害气体时,必须进行再次密封,确保人身安全!
  5、配套管路元件及容器必须有足够的强度,确保人身安全!
  6、请严格按照产品配套的使用说明书要求操作!
