微型泵于多功能清创机的应用案例

发布时间:2021-05-06

一、背景介绍


        外科创口,包括各种化学、物理、机械、生物损伤因素或者手术引起的伤口。创口的处理对创口的愈合过程至关重要。“彻底清创、开放引流”是清创所遵循的主要原则,但是传统的清创手段有效率较低,清创不彻底等缺点。随着科技的发展,多功能清创机相比传统清创手段,效率更高,清创更彻底,同时降低了清创过程中对正常组织的损伤,减轻患者痛苦。



二、多功能清创机介绍


        多功能清创机是一种针对复杂创口的清洗医疗设备,集超声波清洗、脉动冲洗及负压吸引于一体,高效率去除创口的坏死组织,同时很好地保护新生组织,消毒杀菌,快速废液排除,避免二次感染。

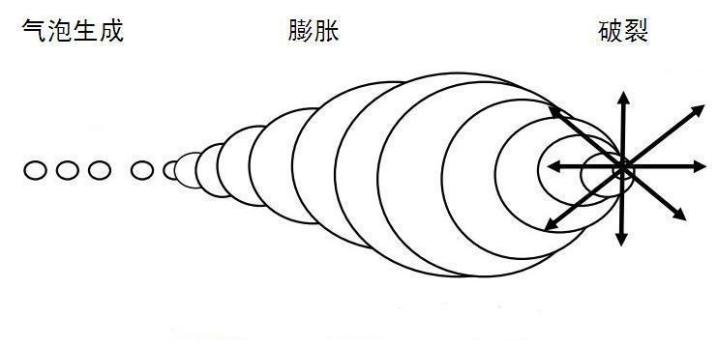

        超声波清洗:超声波的空化效应,当超声波作用于冲洗液时可以产生许多的微气泡,这些微气泡随着超声振动做强烈的膨胀和收缩,气泡崩溃时产生微射流,形成冲击力,从而使伤口中的细菌、异物被清除,同时使坏死组织脱离并清除。
超声波清创原理

脉冲冲洗:通过微型液泵输出一定压力的脉冲冲洗液,使创伤组织表面在收缩和舒张之间有规律的反复交替出现,冲洗液中的水流气泡破裂产生的推力,将使夹杂在创面的污染物松动地被水流带走,这种清创主要用于大面积开放性创伤。

负压吸引:以上两种清创方式交替工作,快速创面清理,为了避免污染扩散,保证工作环境保持清洁,废液的回收采用负压吸引的方式。


三、微型泵清创机的应用分析


        微型液泵用于超声波清洗环节传输清洗液,在经过超声波空化后,喷洒到组织创面。在脉冲冲洗环节,通过微型液泵给冲洗液增压(一般液压在55kPa左右)。
        微型真空泵在负压吸引环节,为负压容器维持稳定负压环境。为什么这个环节不用液泵直接抽废液,而要采用负压间接吸引废液呢?因为,清创排出的废液含有清洗液、血液及坏死组织等复杂的混合介质,直接用液泵抽的话,容易堵塞或者腐蚀泵体,同时也为了避免多次使用造成交叉污染。

应用特点:

1、在两种清创环节,需要微型液泵能够方便地调节流量,对复杂的介质有一定的抗腐蚀能力,清创常见的清洗液成分是生理盐水及双氧水;
2、在该应用中,负压吸引所用的微型真空泵需要具有相对小的体积同时又兼备较高真空度和较大流量。

四、产品解决方案


微型真空泵产品推荐:

1、微型真空泵C50系列:(参数详见产品中心
型号:C50L、C50S
简述:微型隔膜真空泵、无刷电机、远程控制及调速、相对真空度(负压)大于-60kPa,空载平均流量范围:11/min~14.5L/min(皂膜流量计测试数据)
优点:长寿命、较小体积大流量、多功能调速。
2、微型真空泵C60L:(参数详见产品中心
简述:微型隔膜真空泵、无刷电机、远程控制及调速、相对真空度(负压)大于-88kPa,空载平均流量大于17.5L/min(皂膜流量计测试数据)
优点:长寿命、高真空度、大流量、多功能调速。
3、微型真空泵C61:(参数详见产品中心
简述:微型隔膜真空泵、无刷电机、远程控制及调速、相对真空度(负压)大于-65kPa,空载平均流量大于26.5L/min(皂膜流量计测试数据)
优点:长寿命、高真空度、大流量、多功能调速。

微型液泵产品推荐:

1、微型液泵S36系列:(参数详见产品中心
型号:S36L、S36M、S36S
简述:微型液体隔膜泵、无刷电机、气液两用、额定工作电压24V、空载液体流量范围:1.3-3L/min(S36L:3L/min、S36M:2L/min、S36S:1.3L/min)
优点:流量平稳,流量可调、高扬程、兼容复杂介质、远程控制
2、微型液泵S23:(参数详见产品中心
简述:微型液体隔膜泵、无刷电机、气液两用、额定工作电压12V、空载液体流量:0.4L/min左右
优点:流量平稳、体积小、噪音小、兼容复杂介质、远程控制
