微型隔膜液泵于雾化消毒机器人的应用案例

发布时间:2021-01-19

一、雾化消毒机器人简介


    随着人们对健康的重视程度逐渐增强,杀菌、消毒也成为医院、工厂及学校等公共场所的日常工作。为帮助工作人员减轻繁重的工作,避免在消毒作业中对人体的侵害,智能雾化消毒机器人应运而生。防疫攻坚战,需要科技的力量!
    在2020年新冠疫情中,消毒机器人也被广泛关注。 智能雾化消毒机器人是一种无需人工介入,快速雾化消毒,自动喷洒消毒区域的多功能智能消毒设备。常用的消毒液:过氧化氢(双氧水)、次氯酸钠,过氧乙酸等。杀菌消毒原理:消毒液凭借自身的强氧化性使菌体和病毒上的蛋白质等物质变性,从而致死病源微生物。

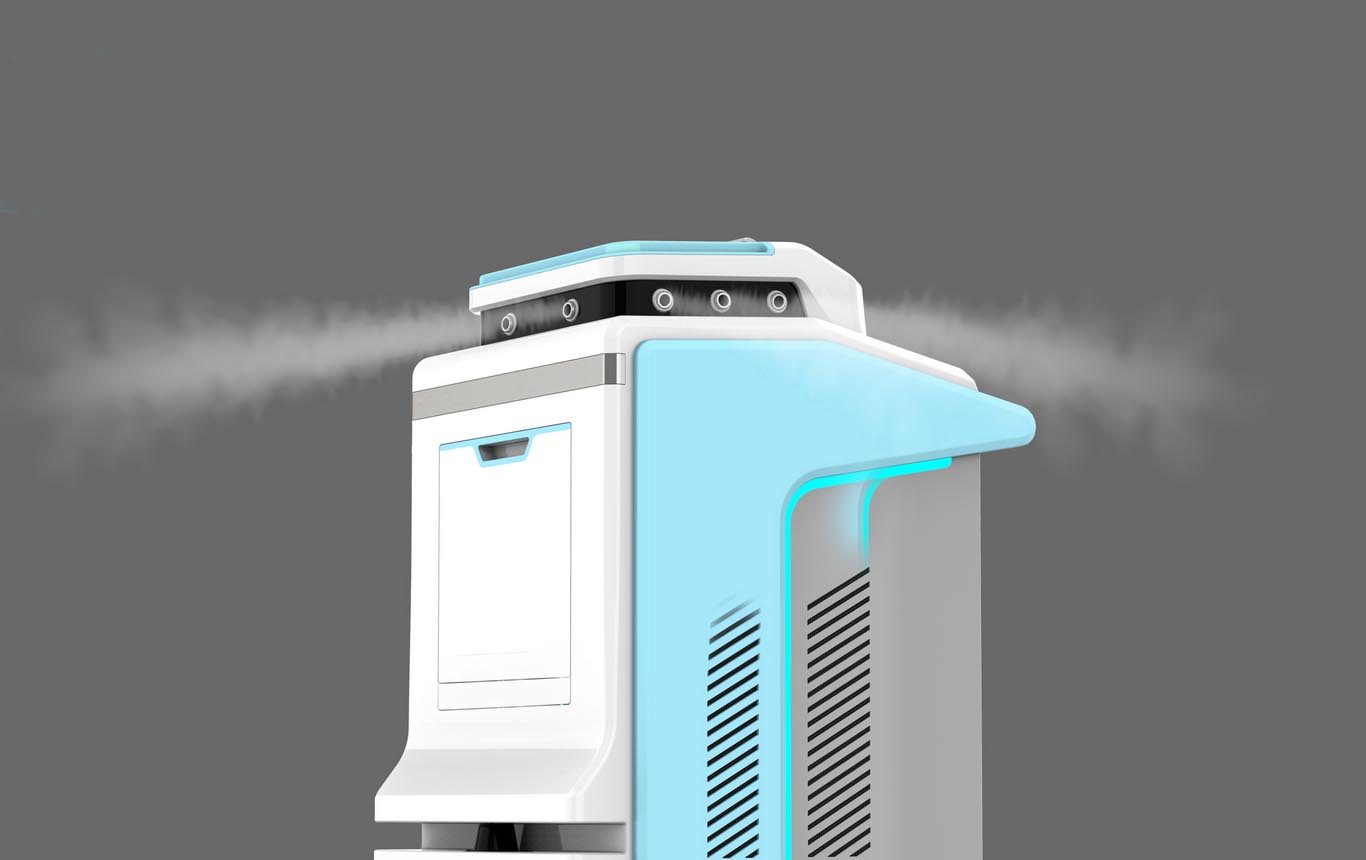

雾化消毒机器人


二、雾化原理介绍


现有的雾化技术,包括有气液混合式(双流体式)、超声波式、超高压式(100MPa 300MPa)、蒸发式等。以下内容简述了双流体雾化和超声波雾化原理。这两种雾化方式目前应用最为广泛。如雾化消毒机器人大多采用超声波雾化,操作更方便,雾化效果更好,可达到干雾(大于2.5µm且小于10µm的水雾颗粒)效果。

双流体雾化原理:

双流体雾化是一种利用双流体雾化喷嘴,通过压缩空气对液体进行雾化的雾化方式。液体及压缩空气通过各自路径通过喷嘴,压缩空气(300~600kPa左右)可产生高速空气,具有较大动能,可以高效率地将液体雾化成小雾滴。液体由液泵传输,这种情况不需要液体具有很大的压力(60~120kPa左右),即使在较低给料速度下,由气流带来的吸力足以将液体引至喷嘴。在恒定给料速度下,可以通过调节气流速度来控制雾化程度。双流体雾化喷嘴因不同公司的不同设计会有相应不同的原理。例如,根据空气与液体混合的方式不同,可以分为内混式(气流与液体在喷嘴内接触)和外混式(气流与液体由喷嘴涌出后接触)。

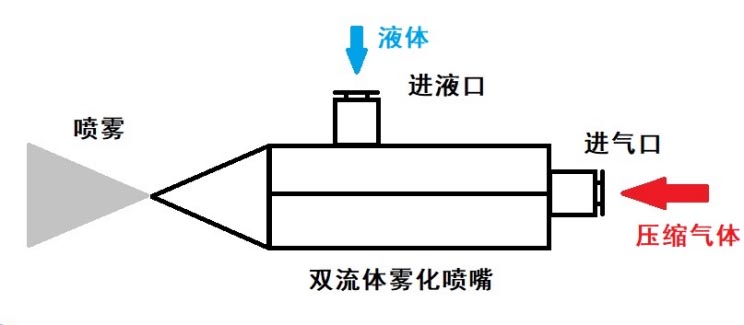

双流体雾化
另外,市面上还有一种超声波共振雾化喷嘴,也属于二流体雾化范畴,但是不仅是双流体这么简单,是通过高速气流进入喷嘴谐振腔内,形成高频压力波,谐振腔高频剧烈振荡产生超声波,强化雾化。雾化效果更好,可以雾化到10µm以下(干雾)。

超声波雾化原理:

除了上述利用超声波共振雾化喷嘴的这种超声波气体雾化外,另外还有一种不需要高速气流和高压力液体的超声波雾化。这种超声雾化是利用电子高频震荡(振荡频率为1.7MHz 或2.4MHz,超过人的听觉范围,该电子振荡对人体及动物绝无伤害),通过陶瓷雾化片的高频谐振,将液态水分子间的分子键打散而产生自然飘逸的水雾,不需加热或添加任何化学试剂。这种超声波雾化装置主要部件就是电子高频震荡集成电路及雾化片。广泛应用于加湿器、熏香器、消毒机、造雾机等。



三、微型液泵在雾化系统的应用分析


大多雾化系统都需要微型液泵为其稳定地传输液体介质。例如,在智能雾化机器人中,微型液泵的作用就是从储液箱持续向雾化装置提供消毒液。
应用难点:
1、消毒液等液体介质具有一定的腐蚀性,需要微型泵具有抗腐蚀的能力;
2、雾化为连续过程,微型液泵持续传输介质,需要尽可能免维护,对泵的使用寿命要求较高;
3、不管是家用或医医疗雾化设备,都需要整个雾化系统运行噪音尽可能小。


四、产品解决方案

隔膜泵产品推荐:


海霖微型液泵在医疗行业内,具有丰富的雾化相关应用案例。如智能雾化消毒机器人的雾化消毒系统、智能采血机器人的自动喷淋消毒系统等。
海霖微型液泵可满足医疗行业对可靠性高及噪音低等苛刻条件。

微型液泵产品推荐:

1、微型液泵S15

简述:微型液体隔膜泵、无刷电机、气液两用、额定工作电压5V、空载液体流量:20mL/min
优点:宽电压(3.2~6V)、小体积、可自吸、流量平稳、兼容复杂介质、远程控制

2、微型液泵S23

简述:微型液体隔膜泵、无刷电机、气液两用、额定工作电压12V、空载液体流量:0.4L/min左右
优点:流量平稳、体积小、噪音小、兼容复杂介质、远程控制

3、微型液泵S36系列

型号:S36L、S36M、S36S
简述:微型液体隔膜泵、无刷电机、气液两用、额定工作电压24V、空载液体流量范围:1.3-3L/min(S36L:3L/min、S36M:2L/min、S36S:1.3L/min) 优点:流量平稳,流量可调、高扬程、兼容复杂介质、远程控制
