微型泵VOCs在线监测的应用案例

一、应用简介


        VOCs,挥发性有机化合物,指熔点低于室温,沸点在50~260℃的化学物质。VOCs对人体危害极大,室内空气中挥发性有机化合物浓度过高时很容易引起急性中毒。近几年,随着人们绿色环保意识的不断深入,政府、工厂企业对VOCs在线监测、预防、治理更加地重视。
         VOCs监测是目前大气监测的重点项目。由于废气VOCS成分复杂,监测环境恶劣,对监测设备的要求也非常高。


二、应用简介


        微型气泵作为VOCs在线监测仪器气体采样的动力部分,是至关重要的设备。微型泵通过采样气路,将环境废气传输到分析单元进行分析检测。另外,VOCs在线监测仪器设备的预处理环节还会涉及到冷凝除水的部分,需要利用微型液泵把冷凝器的水进行排出。

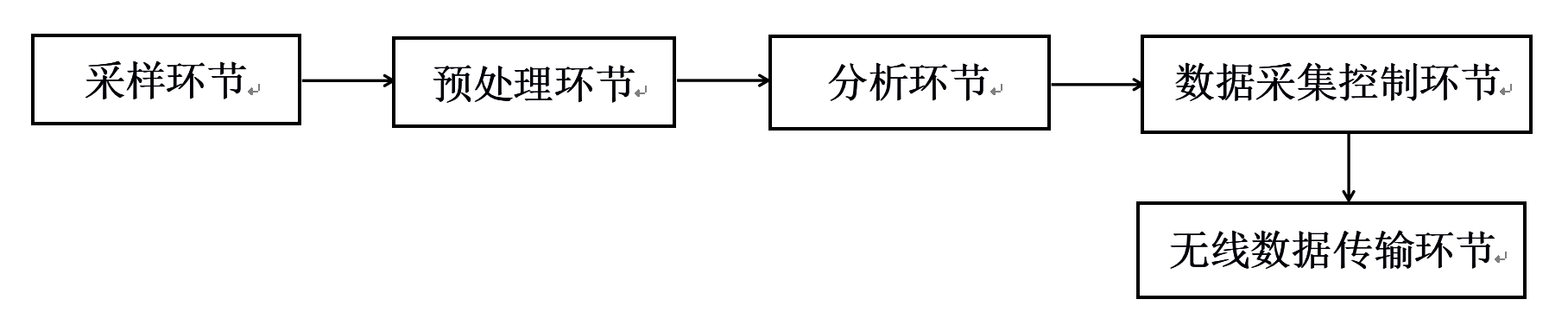

1、VOCs在线监测主要环节:

处理环节

2、VOCs在线监测原理简要说明:

(1)通过微型气泵将样气传输到分析单元,其中包含了采样和预处理两个环节。预处理环节将样气进行过滤、除水,同时液泵负责将冷凝除水后的液体排出;
(2)分析单元将处理后的样气进行检测分析然后排出,同时将分析的结果反馈到采集模块,再通过无线DTU模块上传到监测系统或移动端APP;
(3)监测系统可通过DTU模块给控制模块下发信号,间接控制采样泵的启停、调节流量或者控制其他单元的启停。

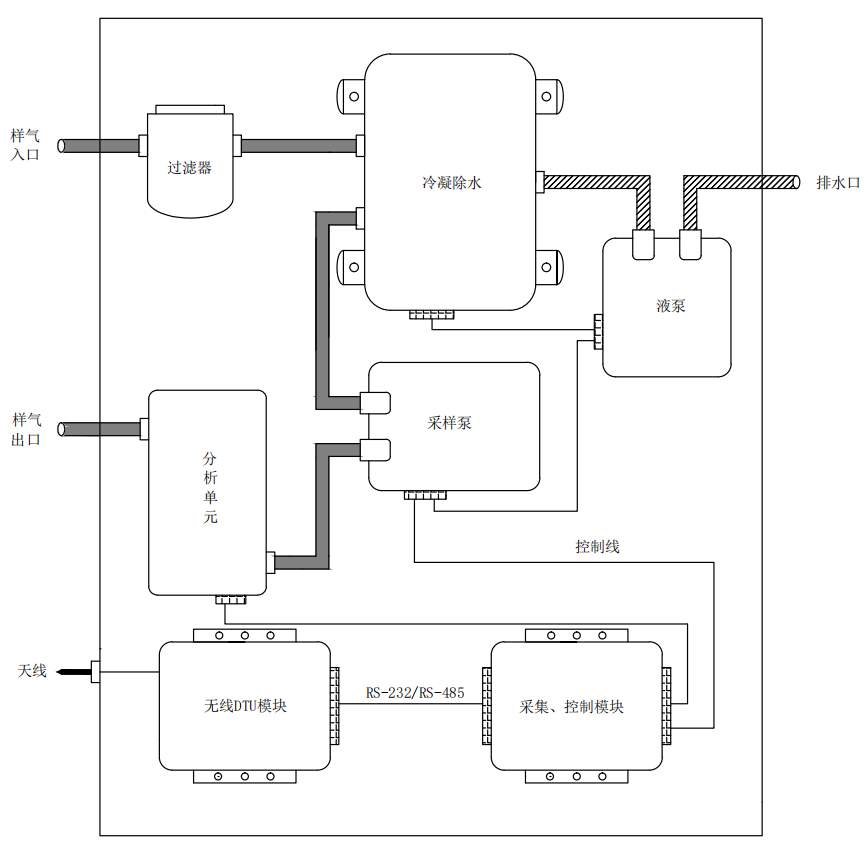

系统原理


3、注意事项说明:

(1)选择的密闭容器需要有一定的耐负压能力,并且最好容器底部带有排出通道;
(2)选择的液位传感器需要有一定的耐腐蚀性,部分使用场景且不能污染介质等。


三、项目难点


1、在线监测需要微型泵昼夜不停地连续运转,长寿命且免停机维护;
2、样气成分复杂需要微型泵具有一定抗腐蚀能力,对泵的质量、材质有极高的要求;
3、监测环境恶劣需要微型泵能够在高温下工作,以及耐受高温介质;
4、需要微型泵能够远程控制启停、调节流量及在线反馈泵的运行情况;

四、解决方案


1、海霖科技产品体系包括:微型真空泵、微型抽打气泵及微型液泵,并且液泵可干转,就上述案例来说,海霖科技就可以同时提供采样泵及液泵;
2、海霖科技全系列微型泵都具有严格的寿命测试,每个型号都根据寿命及性能划分了大致三个版本:“简化版、标准版、品质版”。部分型号的品质版测试连续工作寿命能达10000小时。微型泵的寿命测试条件:“在清洁无腐蚀的实验室内,泵满载(抽气口封堵,排气口通大气)、昼夜不停地连续运行;环境温度:5℃~33℃,随气候波动;相对湿度30%~90%,随气候波动。”。同时,全系列泵都带有自我保护功能,过载保护、过热保护等;
3、海霖科技全系列微型隔膜泵气体接触材质均采用增强尼龙和EPDM橡胶材质,对于常见酸、碱类气液体具有良好的腐蚀耐受性;
4、海霖科技微型泵常规型号工作温度及介质温度耐受能力在0-50℃左右,但我司也可以提供高低温定制化服务,例如:定制100℃内高温介质、定制60℃及以上高温环境等;
5、海霖科技全系列微型泵都有带调速功能的版本,泵的调速方式多样,客户可根据使用情况选用不同调速版本,调速方式大体分为:电压调速、频率调速、触控调速及PWM调速等,就上述案例来说,可以选择频率调速、电压调速或PWM调速,方便实现远程调节流量。大部分型号都有带远程启停功能的版本,结合用户现场控制单元情况来实现远程控制泵的启停。另外,一些型号版本还具有RS-485通讯功能,实现工况的远程监测,如:50系列和60系列的顶配版。
